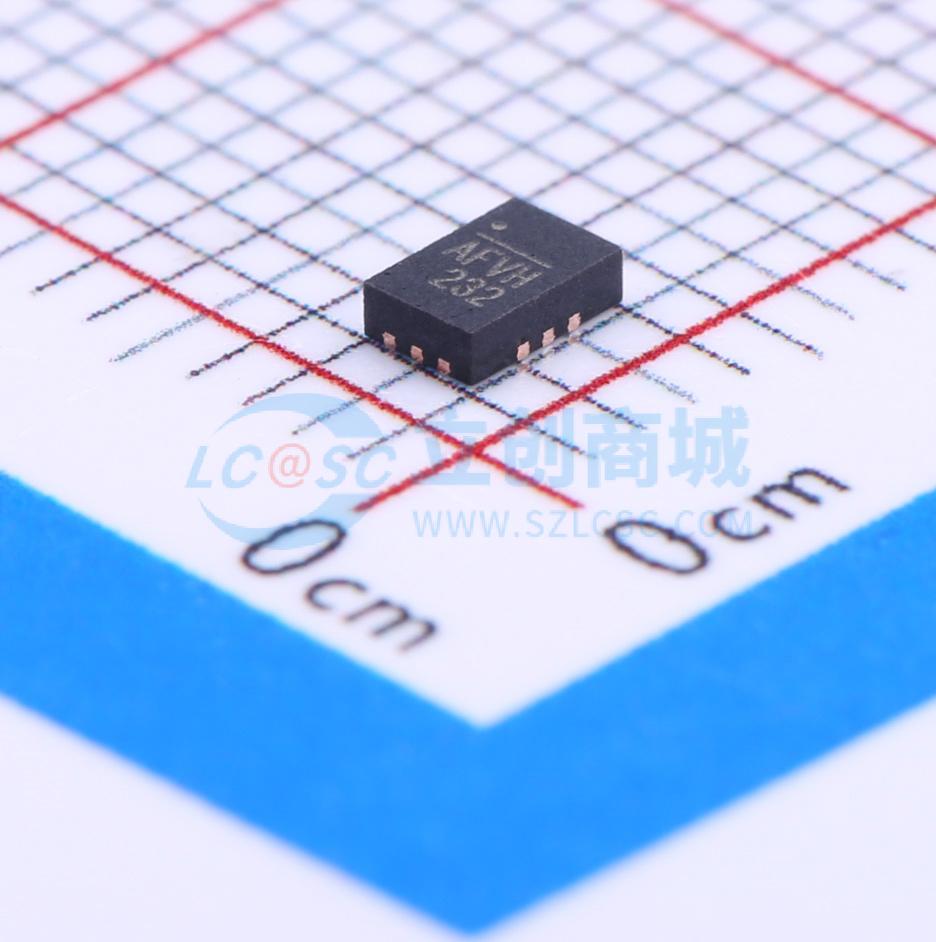

MP2145GD-Z
5.5V输入，6A输出，1.2MHz开关频率，高效降压开关电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入7V以内，3A以上(大电流)方案，MP2145是一款单片降压开关模式转换器,具有内部功率MOSFET。它可以在2.8V至5.5V的输入电压范围内提供高达6A的连续输出电流。输出电压可以调节到低至0.6V。该器件采用恒定导通时间控制,具有1.2MHz的固定开关频率,40μA的静态电流,以及多种保护功能,包括逐周期限流和热关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2145GD-Z
- 商品编号
- C132200
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2145 是一款集成了内部功率 MOSFET 的单片降压型开关模式转换器。它能在 2.8V 至 5.5V 的输入电压下实现高达 6A 的连续输出电流，具有出色的负载和线性调节能力。输出电压可调节至低至 0.6V。 恒定导通时间控制提供了快速的瞬态响应，并简化了环路稳定设计。故障保护功能包括逐周期限流和热关断。 MP2145 采用小型 QFN 2×3mm 封装，仅需少量易于获取的标准外部元件。 MP2145 适用于广泛的应用领域，包括存储设备（SSD、HDD）、高性能 DSP、FPGA 以及分布式电源系统。
商品特性
- 高达 6A 输出电流
- 2.8V 至 5.5V 宽工作输入范围
- 20mΩ 和 12mΩ 内部功率 MOSFET
- 40μ 静态电流
- 1.2MHz 固定开关频率
- 降压模式下 100% 占空比
- 1% 反馈精度
- 外部模式控制
- 外部 VCON 控制
- 0.6V 可调输出
- 带预偏置启动的 1.5ms 内部软启动时间
- 逐周期过流保护
- 带打嗝模式的短路保护
- 搭配低 ESR 输出陶瓷电容可稳定工作
- 热关断
- 采用 2mm×3mm QFN 封装
- 输出放电功能
应用领域
- 存储设备（SSD、HDD）
- 便携式仪器
- 电池供电设备
