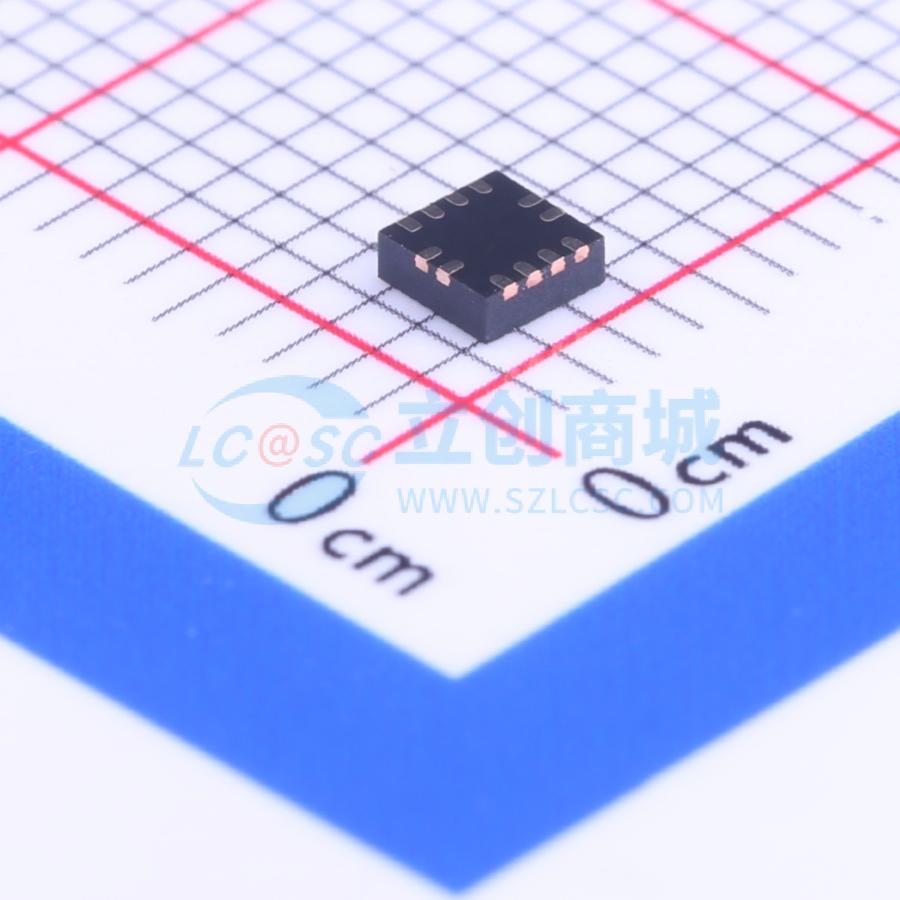

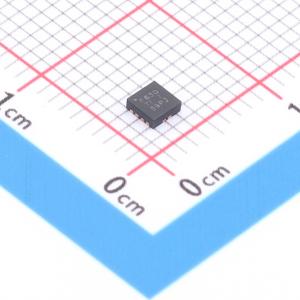

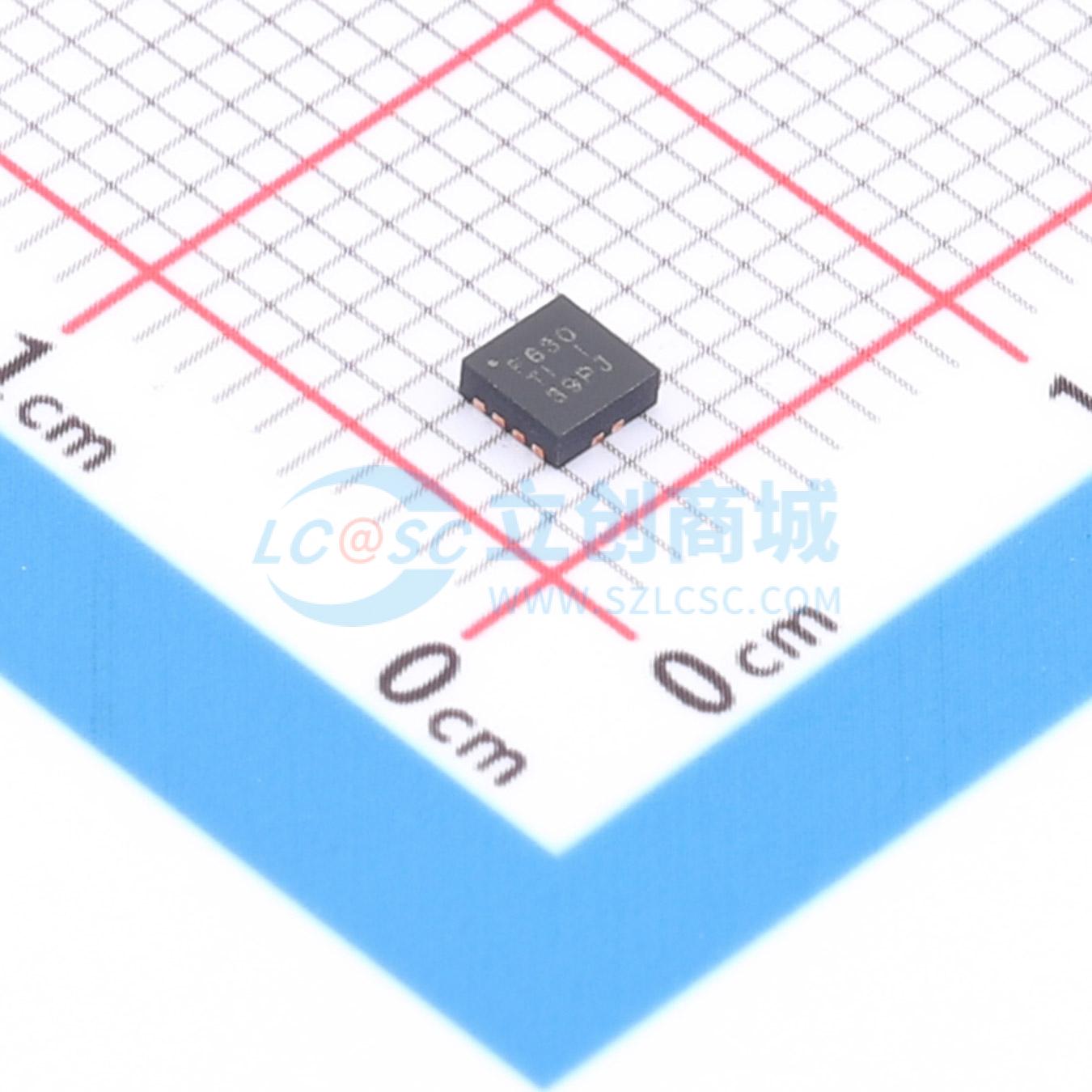

TPS63050RMWR

高效升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS6305x系列器件是一款高效率、低静态电流的升降压转换器,适用于输入电压高于或低于输出电压的应用。连续输出电流在升压模式下最高可达500mA,在降压模式下最高可达1 A。该系列器件通过自动切换升压或降压模式来确保在整个输入电压范围内调节输出电压,实现无缝过渡。
品牌名称: TI(德州仪器)
商品型号: TPS63050RMWR
商品编号: C129338
商品封装: VFQFN-12(2.5x2.5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS6305x 系列器件是一种高效率、低静态电流的升压降压转换器，适用于输入电压高于或低于输出电压的应用。在升压模式下，连续输出电流可高达500 mA，在降压模式下可高达1 A。开关中的最大平均电流被限制为典型的1 A值。TPS6305x系列器件通过根据输入电压自动切换降压或升压模式来调节整个输入电压范围内的输出电压，确保模式之间的无缝过渡。

该升压降压转换器基于固定频率的脉宽调制（PWM）控制器，并使用同步整流以获得最高效率。在低负载电流下，转换器进入节能模式，以在整个负载电流范围内保持高效率。PFM/PWM引脚允许用户在自动PFM/PWM模式操作和强制PWM操作之间进行选择。在PWM模式下，通常使用2.5 MHz的固定频率。输出电压可以通过外部电阻分压器编程设置，或者在芯片内部固定设置。转换器可以禁用以最小化电池消耗。在关断期间，负载与电池断开连接。采用12引脚DSBGA封装和12引脚HotRod封装。

应用领域

DC/DC 或 AC/DC LED驱动器应用
平板显示器背光照明

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~5.5V
	输出电压	2.5V~5.5V
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	43uA
	开关管(内置/外置)	内置
	输出类型	可调
