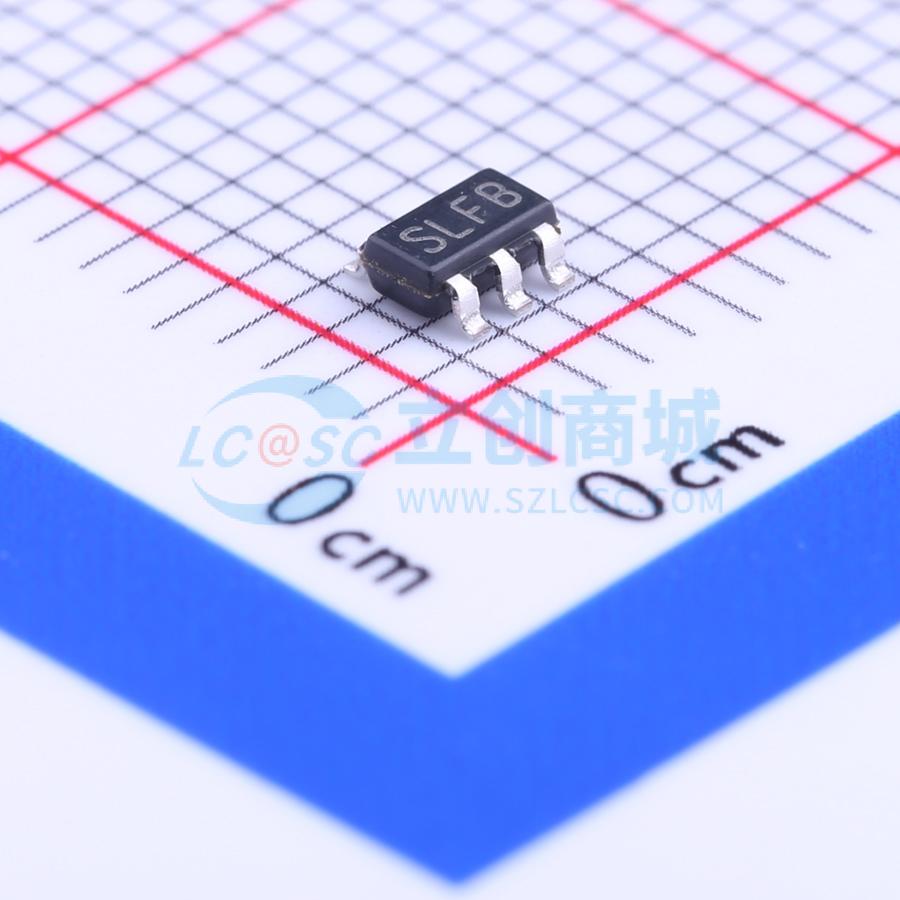

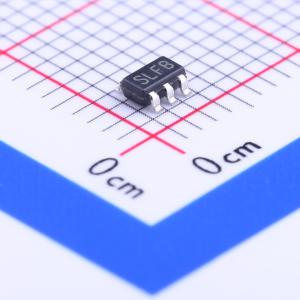

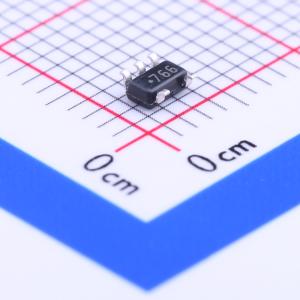

温馨提醒：图片仅供参考，商品以实物为准
LM2735YMFX/NOPB
节省空间的升压和 SEPIC DC-DC稳压器
SMT扩展库PCB免费打样
- 描述
- LM2735 520kHz/1.6MHz 高空间利用率的升压和 SEPIC 直流/直流稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2735YMFX/NOPB
- 商品编号
- C129955
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 3V~24V | |
| 输出电流 | 2.1A | |
| 开关频率 | 520kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；SEPIC | |
| 静态电流(Iq) | 3.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2735 器件是一款易于使用、空间效率高的2.1A低压侧开关稳压器，非常适合升压和SEPIC DC-DC调节。提供了所有必要的主动功能，以实现具有快速瞬态响应和精确调节的局部DC-DC转换，同时占用最小的PCB面积。开关频率内部设定为520kHz或1.6MHz，允许使用极小的表面贴装电感器和芯片电容，同时提供高达90%的效率。电流模式控制和内部补偿提供了易用性、最少的元件数量以及在广泛工作条件下的高性能调节。外部关断功能具有80nA的超低待机电流，非常适合便携式应用。微型SOT-23、WSON和MSOP-PowerPAD封装节省了空间。其他特性还包括内部软启动、减少冲击电流的电路、逐脉冲电流限制和热关断。
应用领域
- 液晶显示屏背光用于便携式应用
- 有机发光二极管面板电源供应
- USB供电设备
- 数码静止及视频相机
- 白色LED电流源
