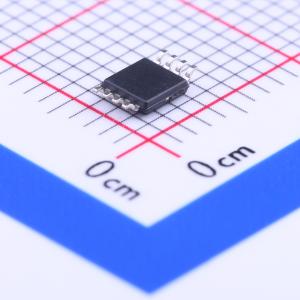

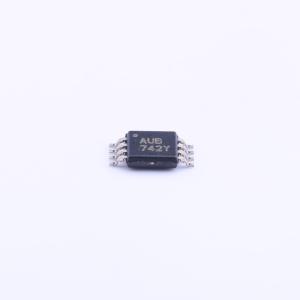

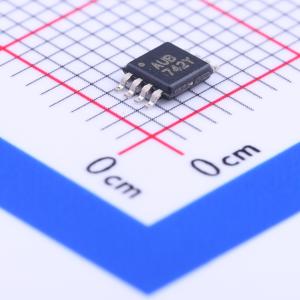

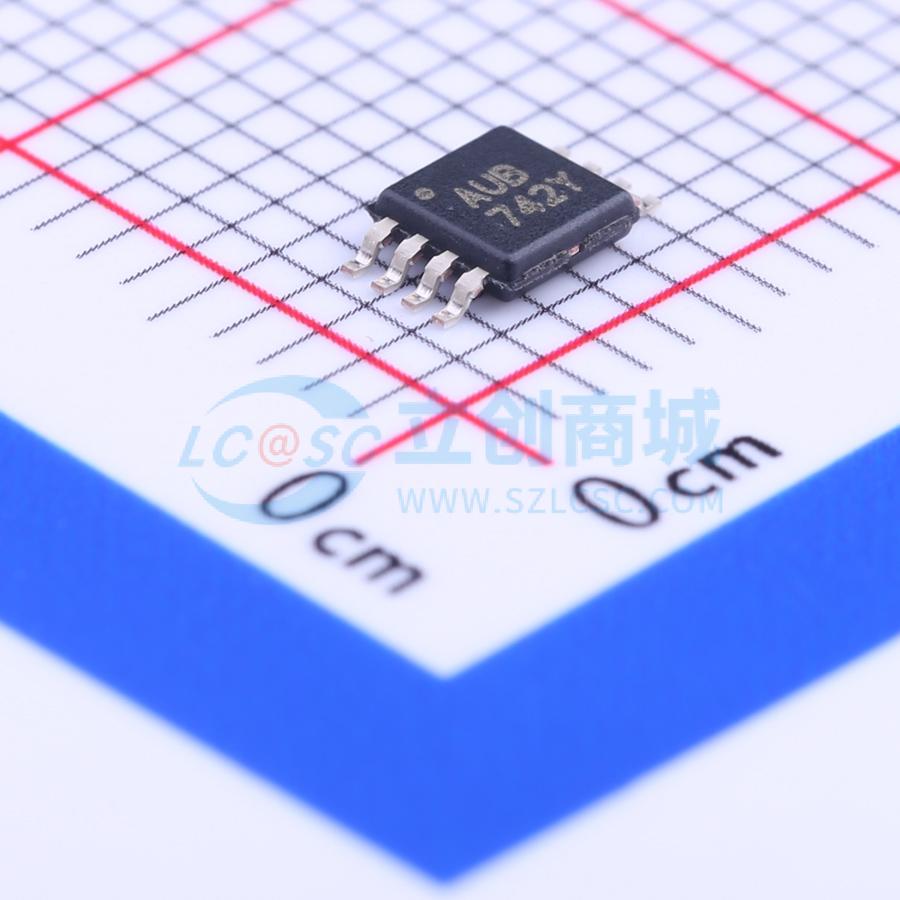

TPS60241DGKR

TPS6024x 器件是一系列开关电容电压转换器，非常适合需要低噪声和严格容差的压控振荡器（VCO）和锁相环（PLL）应用。其双电容设计使用四个陶瓷电容器，可高效提供超低输出纹波，同时无需使用低效的线性稳压器。 TPS6024x 器件可在低至 1.8 V 的电压下工作，支持由两节镍基或碱性电池提供 3.3 V、2.7 V、3 V 的输出，而 TPS60241 可在 2.7 至 5.5 V 的输入电压下工作，提供 5 V 输出。这些器件在无需电感器的情况下，也能很好地进行低 EMI 直流 - 直流升压转换。高开关频率（典型值为 160 kHz）便于使用小型表面贴装电容器，节省电路板空间。转换器的关断模式可节省电池能量。 即使在持续故障条件下，这些器件也具备热保护和电流限制功能，以确保可靠运行。正常静态电流（接地引脚电流）仅为 250 μA，关断模式下典型值为 0.1 μA。TPS6024x 器件采用薄型 8 引脚 VSSOP 封装，元件高度仅为 1.1 mm。

• 宽输入电压范围：1.8 V 至 5.5 V
• 稳压输出电压：2.7 V、3 V、3.3 V 或 5 V
• 负载范围内精度达 ±2.5%
• 最大输出电流 25 mA
• 在 20 Hz 至 10 MHz 带宽内，零纹波输出为 170 μVrms
• 最高效率达 90%
• 最少的外部元件数量，无需电感器，仅需小型陶瓷贴片电容器
• 关断模式：典型值 0.1 μA
• 热保护和电流限制
• 微型 8 引脚 VSSOP 封装
• 提供评估模块 TPS60241EVM - 194

• 智能手机、移动电话的 VCO 和 PLL 电源
• PCMCIA 调制解调器、智能卡读卡器
• 数码相机
• MP3 播放器、SIM 模块
• 电子游戏
• 内存备份
• 手持式仪表偏置电源
