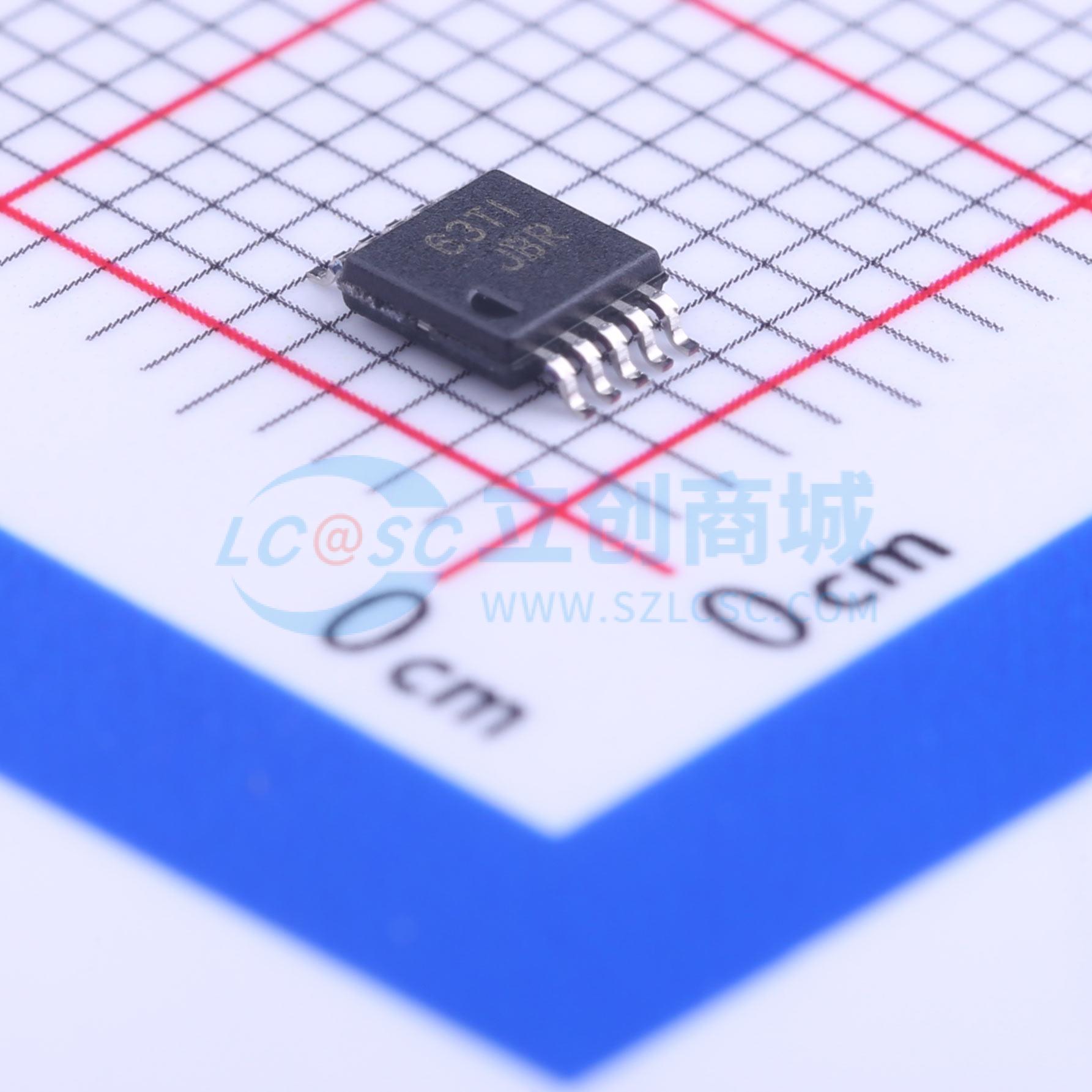

TS5A23157TDGSRQ1
双通道单刀双掷模拟开关
SMT扩展库PCB免费打样
- 描述
- 双通道单刀双掷模拟开关，适用于汽车应用，具有低导通电阻和高带宽。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A23157TDGSRQ1
- 商品编号
- C130086
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 8.7ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 15Ω | |
| 关闭时间(toff) | 6.8ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 17.5pF | |
| 带宽 | 220MHz |
商品概述
低总谐波失真，1.8 V至5.5 V单电源供电
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证，结果如下：器件温度等级1：-40℃至125℃；器件人体模型（HBM）静电放电分类等级为H2
- 器件带电器件模型（CDM）静电放电分类等级为C4B
- 可支持客户特定的配置控制以及重大变更审批
- 规定了先断后通式切换
- 低导通电阻（15 Ω）
- 控制输入可承受5 V电压
- 低电荷注入
- 导通电阻匹配性出色
应用领域
- 采样保持电路
- 电池供电设备
- 音频和视频信号路由
- 通信电路
