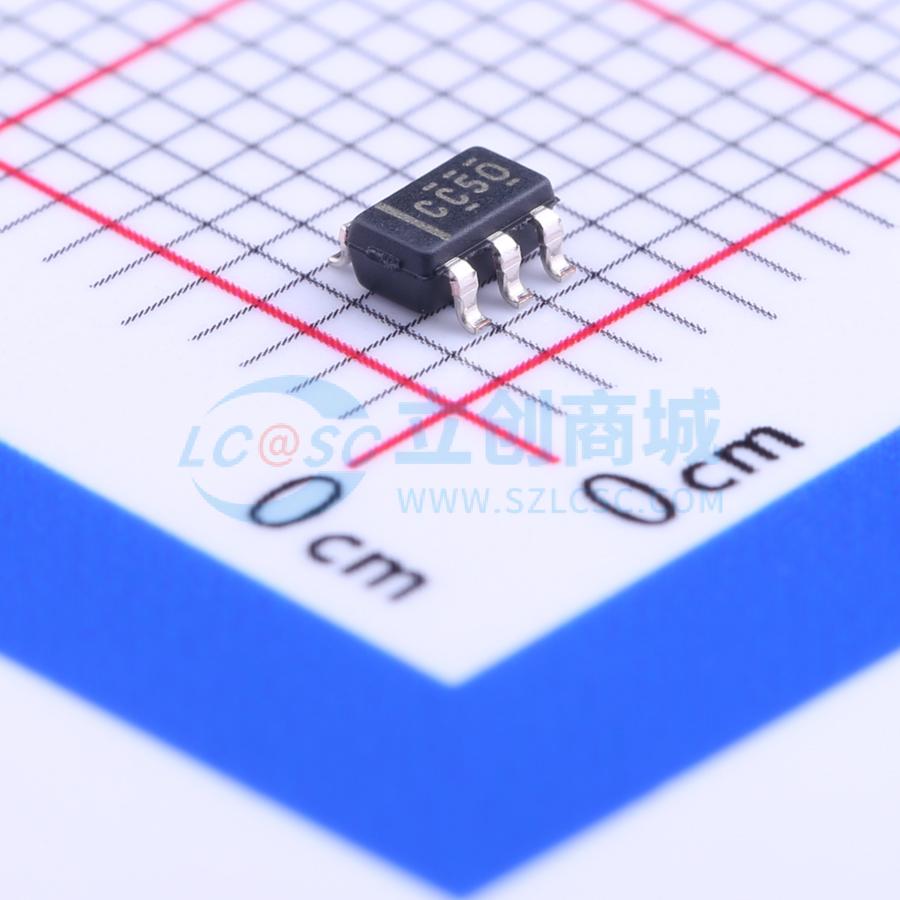

温馨提醒：图片仅供参考，商品以实物为准
1P1G3157QDBVRQ1
SN74LVC1G3157-Q1单刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于1.65V至5.5V Vcc操作的单刀双掷模拟开关，支持模拟和数字信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- 1P1G3157QDBVRQ1
- 商品编号
- C131938
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 5.7ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 3.8ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 17.3pF | |
| 带宽 | 300MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
SN74LVC1G3157-Q1器件是一款单刀双掷（SPDT）模拟开关，设计用于1.65 V至5.5 V VCC供电。 SN74LVC1G3157器件可处理模拟和数字信号。该器件允许幅值高达VCC（峰值）的信号在两个方向上传输。 应用包括信号选通、斩波、调制或解调（调制解调器），以及用于模数和数模转换系统的信号复用。
商品特性
- 符合汽车应用要求 静电放电（ESD）保护性能：按MIL - STD883方法3015测试，超过2000 V；采用机器模型（C = 200 pF，R = 0）测试，超过200 V
- 1.65 V至5.5 V VCC供电，适用于模拟和数字应用
- 规定了先断后通切换
- 轨到轨信号处理 高线性度 高速，典型值为0.5 ns（ΔVCC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为6 Ω（VCC = 4.5 V）
- 闩锁性能：按JESD 78 II类标准测试，超过100 mA
应用领域
- 高级驾驶辅助系统（ADAS）
