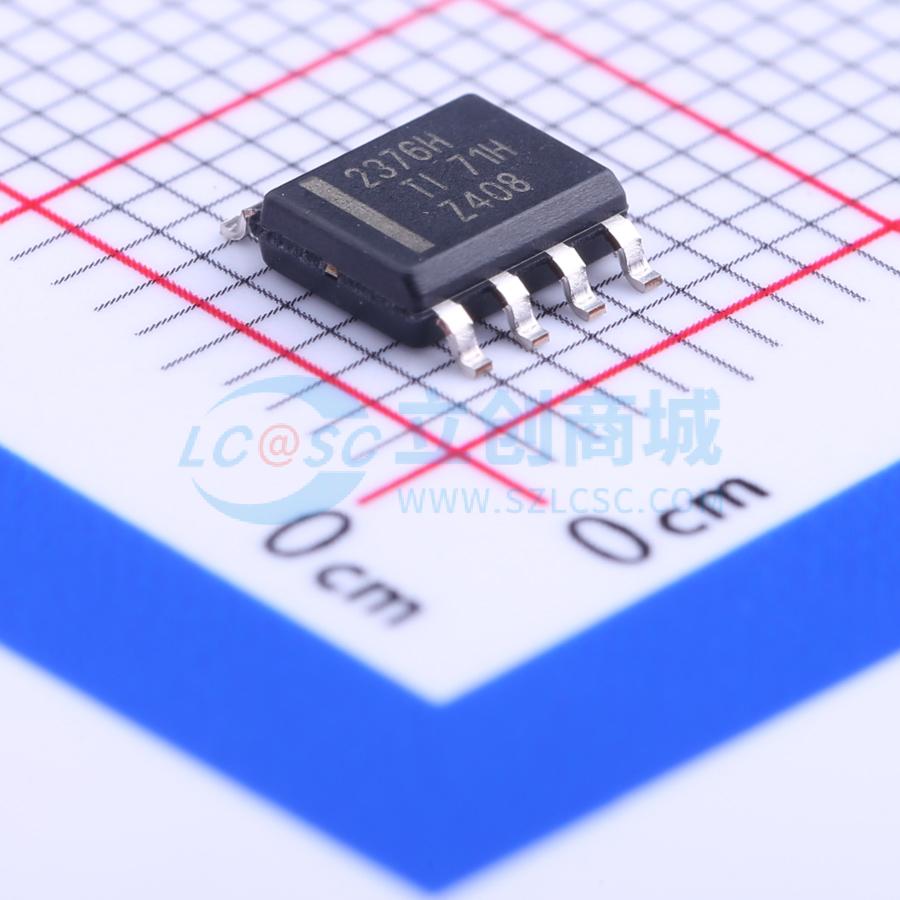

温馨提醒：图片仅供参考，商品以实物为准

TPS2376DDA-H

IEEE 802.3af 高功率 PD 控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS2376-H 符合 IEEE 802.3af 标准且支持 600mA 电流的 PD 控制器
品牌名称: TI(德州仪器)
商品型号: TPS2376DDA-H
商品编号: C131961
商品封装: SOIC-8-EP-150mil
包装方式: 管装
商品毛重: 0.401克(g)

商品参数

	属性	参数值
	晶体管耐压	100V
	限制电流	600mA
	工作温度	-40℃~+85℃
	功能特性	热保护；PD检测与断开识别；过流保护；欠压保护；PGOOD状态指示

商品概述

这款8引脚集成电路具备开发高功率IEEE 802.3af标准受电设备（PD）所需的所有特性。与TPS237X系列器件相比，TPS2376-H提供了更高的电流限制和更强的散热能力。TPS2376-H实现了完全符合PoE标准的接口，同时允许进行消耗更多功率的非标准设计。当通过100米CAT-5电缆连接至最低供电电压为52 V的供电设备（PSE）时，可构建一个26 W的受电设备。TPS2376-H的额定电压为100 V，电流能力为600 mA，具有可调的浪涌限制、带自动重试功能的故障保护以及真正的开漏电源正常指示功能。

商品特性

可调开启阈值
支持26 W高功率设计
集成0.58 Ω、100 V低端开关
具备15 kV系统级ESD防护能力
工业温度范围：-40℃至85℃
8引脚PowerPad SOIC封装

应用领域

VoIP视频电话和扬声器电话
WiMAX接入点
安防摄像头
RFID阅读器

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 af(PoE)
	最大功率	26W
	通道数	1
