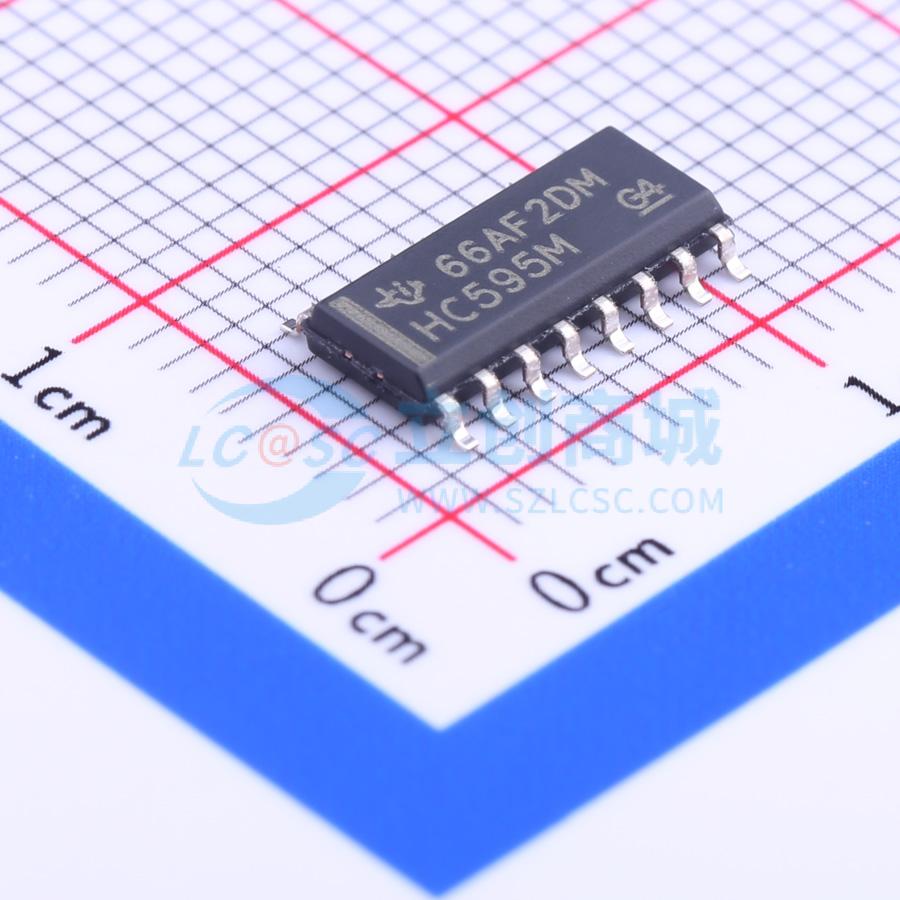

CD74HC595M96

三态输出 8位串行至串行或并行移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC595 具有三态输出寄存器的 8 位移位寄存器
品牌名称: TI(德州仪器)
商品型号: CD74HC595M96
商品编号: C131977
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.252克(g)

商品参数

商品概述

这是一款8位串行输入并行输出移位寄存器器件，内含可为8位D型存储寄存器提供输入的移位寄存器，存储寄存器带有并行三态输出，移位寄存器和存储寄存器分别配置独立时钟；移位寄存器带有直接清零输入、串行输入以及用于级联的串行输出，当输出使能输入为高电平时，输出处于高阻态；移位寄存器时钟和存储寄存器时钟均为上升沿触发，若两个时钟连接在一起，移位寄存器始终比存储寄存器超前一个时钟脉冲；超出最大额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证器件在超出推荐工作条件的情况下可以正常工作，长时间处于最大额定条件下可能影响器件可靠性；未使用的输入必须接VCC或GND，以保证器件正常工作。

商品特性

8位串行输入并行输出结构
工作电压范围为2V~6V
大电流三态输出，最高可驱动15个LSTTL负载
低功耗，最大电源电流Icc为80μA
典型传输延迟tpd为14ns
5V工作电压下输出驱动电流为±6mA
最大输入电流为1μA
移位寄存器带有直接清零功能
最大电源电压范围为-0.5V~7V
最大输入钳位电流为±20mA
最大输出钳位电流为±20mA
最大连续输出电流为±35mA
VCC或GND的最大连续电流为±70mA
存储温度范围为-65℃~150℃
不同封装热阻抗：E封装67℃/W，DW封装57℃/W，M封装73℃/W，NS封装64℃/W，SM封装82℃/W

	属性	参数值
	商品目录	移位寄存器
	功能	串行至串行或并行
	工作电压	2V~6V
	时钟频率(fc)	36MHz
	元件数	1
	输出类型	三态
	系列	74HC
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	27ns@6V,50pF
	输出电流	35mA
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	6mA
	拉电流(IOH)	6mA
	工作温度	-55℃~+125℃
	功能特性	异步清零功能；输出使能
