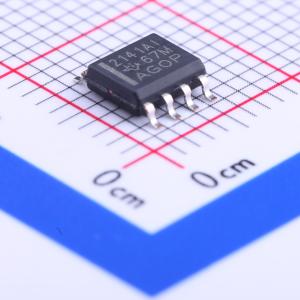

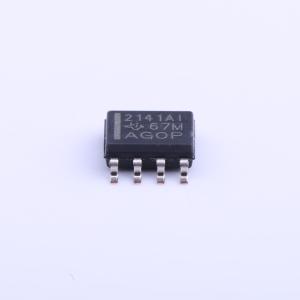

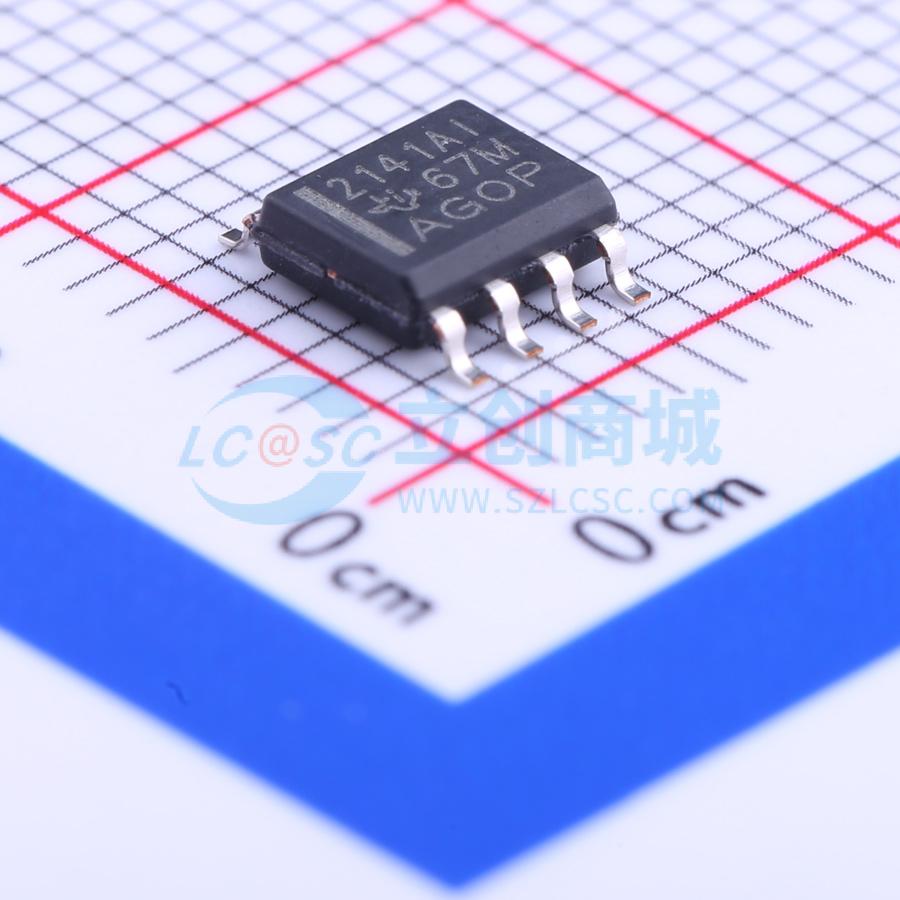

TLE2141AID

TLE214x和TLE214xA器件是采用互补双极Excalibur工艺制造的高性能、内部补偿运算放大器。TLE214xA是TLE214x的低失调电压版本。两者均为标准行业产品的引脚兼容升级版。 该设计采用了一个输入级，可同时实现10.5 nV/√Hz的低音频频段噪声（10 Hz 1/f转折频率）和对称的40 V/μs压摆率，通常可驱动高达800 pF的负载。由此产生的低失真和高功率带宽在高保真音频应用中至关重要。在2 kΩ/100 pF负载下，10 V阶跃信号达到0.1%的快速建立时间为340 ns，这在快速执行器/定位驱动器中非常有用。在类似测试条件下，达到0.01%的建立时间为400 ns。 这些器件在高达10 nF的容性负载下保持稳定，不过在如此高的负载水平下，6 MHz的带宽会降至1.8 MHz。因此，TLE214x和TLE214xA适用于低压降采样保持电路和长电缆的直接缓冲，包括4 mA至20 mA电流环路。 特殊设计还表现出对集成电路元件固有失配的不敏感性，最大失调电压为500 μV，典型漂移为1.7 μV/°C。最小共模抑制比和电源电压抑制比分别为85 dB和90 dB。 在±2 V至±22.8 V的电源电压范围内，器件性能相对独立于电源电压。输入可在VCC- - 0.3至VCC+ - 1.8 V之间工作，而不会引起相位反转，不过当输入超出较低的共模输入范围时，每个输入可能会有过大的输入电流流出。全NPN输出级在轻电流负载条件下可提供接近轨到轨的输出摆幅，即VCC- - 0.1至VCC+ - 1 V。由于输出电流内部受限，该器件可承受任一电源的短路情况，但必须注意确保不超过封装的最大功耗。 两个版本也可用作比较器。可保持VCC±的差分输入，而不会损坏器件。在TTL电源电平下，开环传播延迟通常为200 ns。这为器件驱动超出推荐输出摆幅限制时的输出级饱和恢复情况提供了良好的指示。 TLE214x和TLE214xA均提供多种封装形式，包括行业标准的8引脚小外形封装和适用于高密度系统应用的芯片形式。后缀为C的器件工作温度范围为0°C至70°C，后缀为I的器件为 -40°C至105°C，后缀为M的器件则适用于 -55°C至125°C的 温度范围。

• 低噪声：10 Hz... 15 nV/√Hz，1 kHz... 10.5 nV/√Hz
• 10000 pF负载能力
• 最小20 mA短路输出电流
• 最小27 V/μs压摆率
• 高增益带宽积... 5.9 MHz
• 低VIO... 25°C时最大500 μV
• 单电源或双电源... 4 V至44 V
• 快速建立时间：达到0.1%为340 ns，达到0.01%为400 ns
• 饱和恢复... 150 ns
• 大输出摆幅：VCC- + 0.1 V至VCC+ - 1 V

• 高保真音频应用
• 快速执行器/定位驱动器
• 低跌落采样保持
• 长电缆直接缓冲
• 4mA 至 20mA 电流环路
• 比较器
