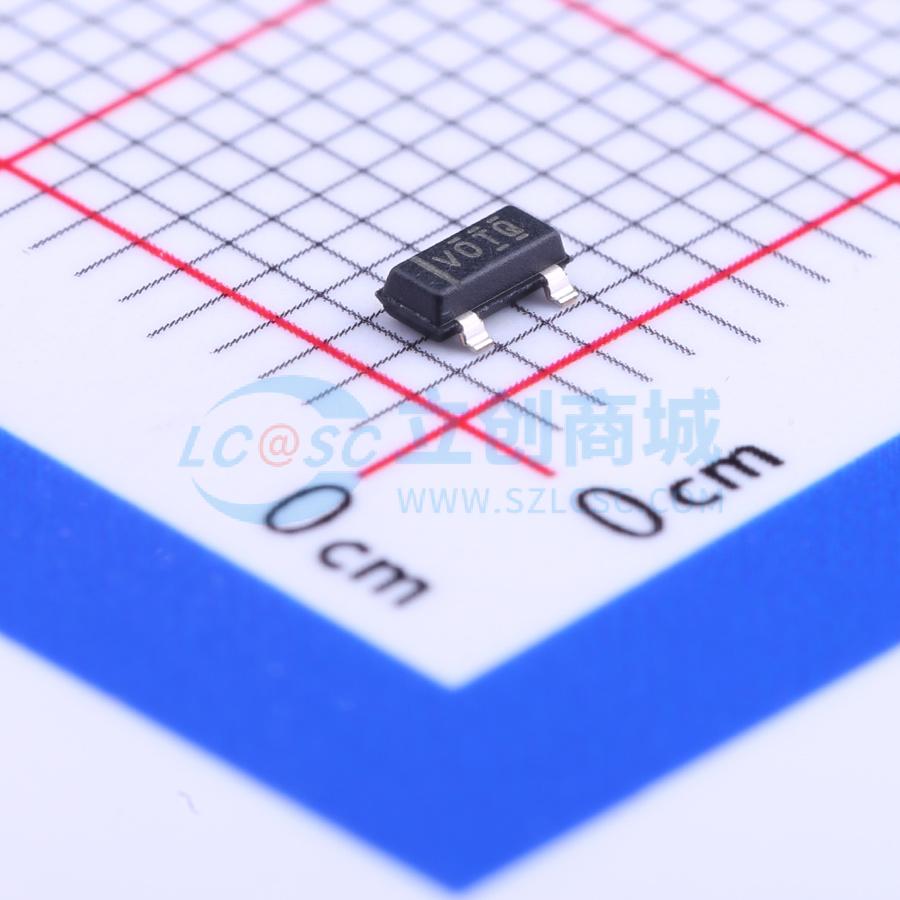

温馨提醒：图片仅供参考，商品以实物为准

TLV803SDBZR

具有低电平有效的开漏复位功能的3引脚电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV803 具有低电平有效及开漏复位功能的 3 引脚电压监控器（复位 IC）
品牌名称: TI(德州仪器)
商品型号: TLV803SDBZR
商品编号: C132016
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TLV8x3 系列监控电路主要为数字信号处理器 (DSP)以及基于处理器的系统提供电路初始化和时序监控。

TLV803、TLV853 和 TLV863 在功能上是等效的。TLV853 和 TLV863 分别提供了与 TLV803 不同的替代引脚分配。

上电期间，RESET 会在电源电压 (VDD) 超出 1.1V 时置为有效。因此只要满足以下条件，监控电路就会监视 VDD 并将 RESET 保持为有效状态：VDD 保持在阈值电压 VΠ 以下。内部定时器将使输出延迟恢复至待机状态（高电平），以确保系统正常复位。延迟时间 (td(typ)= 200ms) 从 VDD 超过阈值电压 VΠ 后开始。当电源电压降至阈值电压 VΠ 以下时，输出再次变为激活状态（低电平）。该系列中的所有器件均具有一个通过内部分压器设定的固定感测阈值电压 (VΠ)。

该产品系列专为 2.5V、3V、 3.3 以及 5V 电源电压而设计。这些器件采用 3 引脚小外形尺寸晶体管 (SOT)-23 封装。TLV803 器件的额定工作温度范围为 -40°C 至 +125°C。

商品特性

3 引脚 SOT23 封装
电源电流：9μA（典型值）
精密电源电压监视器：2.5V、3V、3.3V 和 5V
具有 200ms 固定延迟时间的上电复位发生器
与 MAX803 引脚兼容
温度范围： -40°C 至 +125°C
开漏、RESET 输出

应用领域

数字信号处理器 (DSP)、微控制器和微处理器
便携式和电池供电类设备
机顶盒
服务器
电器
可编程控制元件
智能仪表
工业设备
车载系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.1V~6V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	9uA
