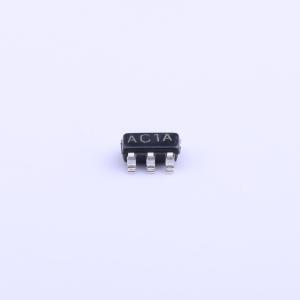

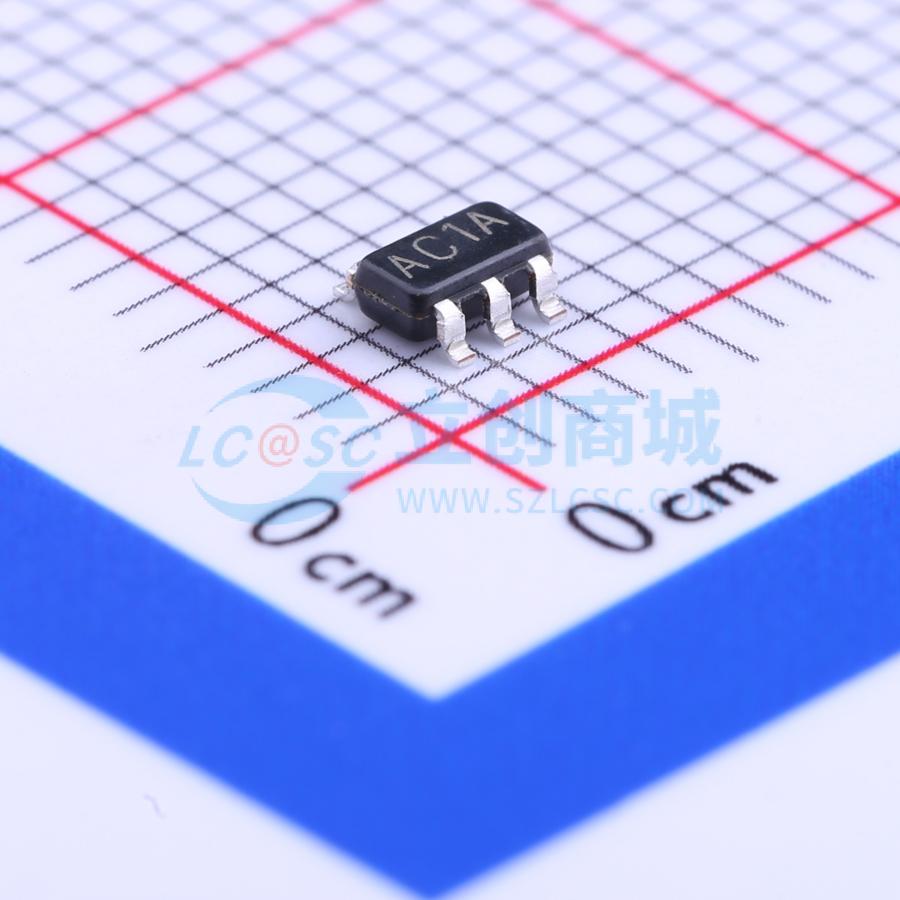

LMV116MF/NOPB
具备关断选项的低压、45MHz、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV116 单路、12V、45MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV116MF/NOPB
- 商品编号
- C132026
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 45MHz | |
| 输入偏置电流(Ib) | 400nA | |
| 输入失调电压(Vos) | 5mV | |
| 共模抑制比(CMRR) | 88dB | |
| 压摆率(SR) | 40V/us | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~12V | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 噪声密度(eN) | 40nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 500nA |
商品概述
LMV116（单通道）轨到轨输出电压反馈放大器具备高速（45 MHz）和低电压工作（2.7 V）特性，此外，LMV118还具备微功耗关断功能。 输出电压范围可扩展至任一电源轨的20 mV以内，尤其在低电压应用中可实现宽动态范围。即使电源电流低至600 μA，输出电流能力仍能保持在可观的±20 mA，可驱动较重负载。通过工艺改进和设计架构的结合，使带宽、压摆率和输出电流等重要器件参数相对独立于工作电源电压。
商品特性
- -3 dB带宽：45 MHz
- 电源电压范围：2.7 V至12 V
- 压摆率：40 V/μs
- 电源电流：600 μA
- 关断电源电流：15 μA
- 输出短路电流：32 mA
- 线性输出电流：±20 mA
- 输入共模电压：-0.3 V至1.7 V
- 输出电压摆幅：距电源轨20 mV
- 输入电压噪声：40 nV/√Hz
- 输入电流噪声：0.75 pA/√Hz
应用领域
- 高速时钟缓冲器/驱动器
- 有源滤波器
- 高速便携式设备
- 多路复用应用（LMV118）
- 电流检测放大器
- 高速传感器放大器
