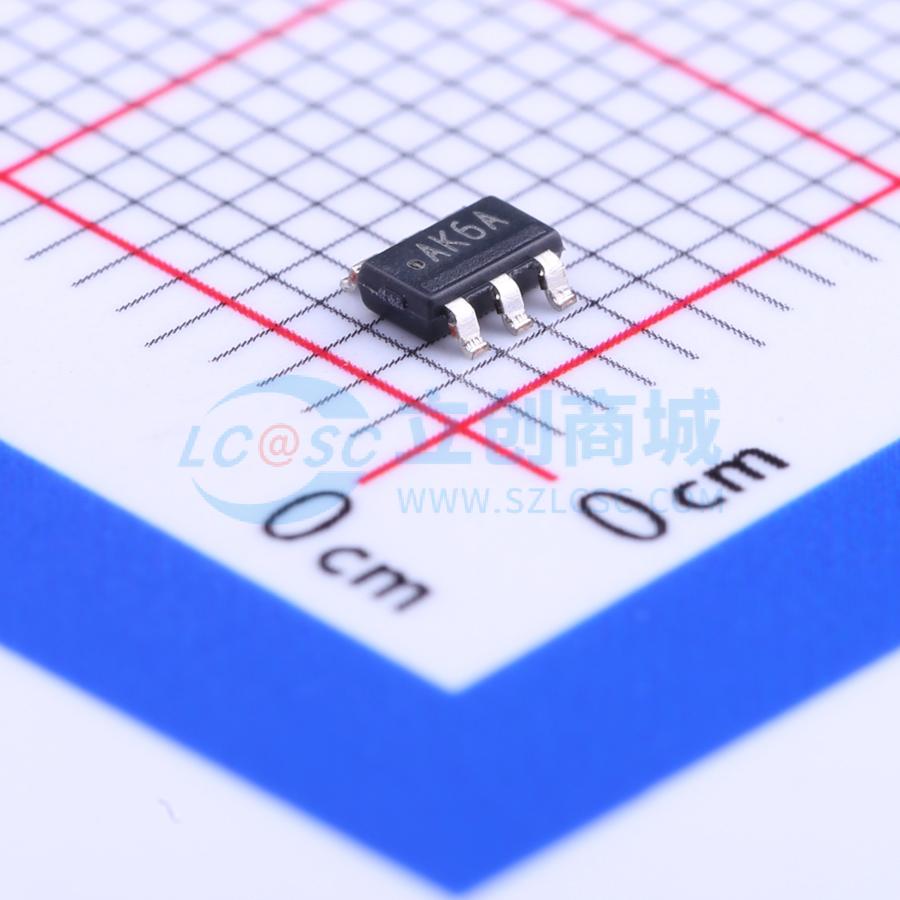

温馨提醒：图片仅供参考，商品以实物为准
LMP8645HVMKE/NOPB
精密高压电流检测放大器
- 描述
- LMP8645HV -2V 至 76V、990kHz、可变增益电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP8645HVMKE/NOPB
- 商品编号
- C132042
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2V~76V | |
| 带宽 | 990kHz | |
| 输入偏置电流(Ib) | 12nA | |
| 输入失调电压(Vos) | 1mV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±6V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 12V | |
| 单电源 | 2.7V~12V | |
| 静态电流(Iq) | 380uA | |
| 输出电流 | 5mA | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 0.5V/us | |
| 共模抑制比(CMRR) | 95dB |
商品概述
LMP8645 和 LMP8645HV 器件是精密电流检测放大器，可在高输入共模电压下检测检测电阻两端的小差分电压。 LMP8645 的电源电压范围为 2.7 V 至 12 V，可接受共模电压范围为 -2 V 至 42 V 的输入信号，而 LMP8645HV 可接受共模电压范围为 -2 V 至 76 V 的输入信号。LMP8645 和 LMP8645HV 具有可调增益，适用于电源电流和高共模电压起决定性作用的应用。增益通过单个电阻进行配置，具有高度的灵活性，包括增益设置电阻在内的精度低至 2%（最大值）。输出经过缓冲，以提供低输出阻抗。这款高端电流检测放大器非常适合在直流或电池供电系统中检测和监控电流，在不同温度下具有出色的交流和直流特性，并将电流检测环路中的误差降至最低。LMP8645 是工业、汽车和消费类应用的理想选择，采用 SOT-6 封装。
商品特性
- 高共模电压范围：LMP8645 -2 V 至 42 V，LMP8645HV -2 V 至 76 V
- 电源电压范围：2.7 V 至 12 V
- 增益可通过单个电阻配置
- 最大可变增益精度（使用外部电阻）：2%
- 跨导：200 μA/V
- 低失调电压：1 mV
- 输入偏置：12 μA
- 电源抑制比（PSRR）：90 dB
- 共模抑制比（CMRR）：95 dB
- 温度范围：-40℃ 至 125℃
- 6 引脚 SOT 封装
应用领域
- 高端电流检测
- 车辆电流测量
- 电机控制
- 电池监控
- 远程传感电源管理
