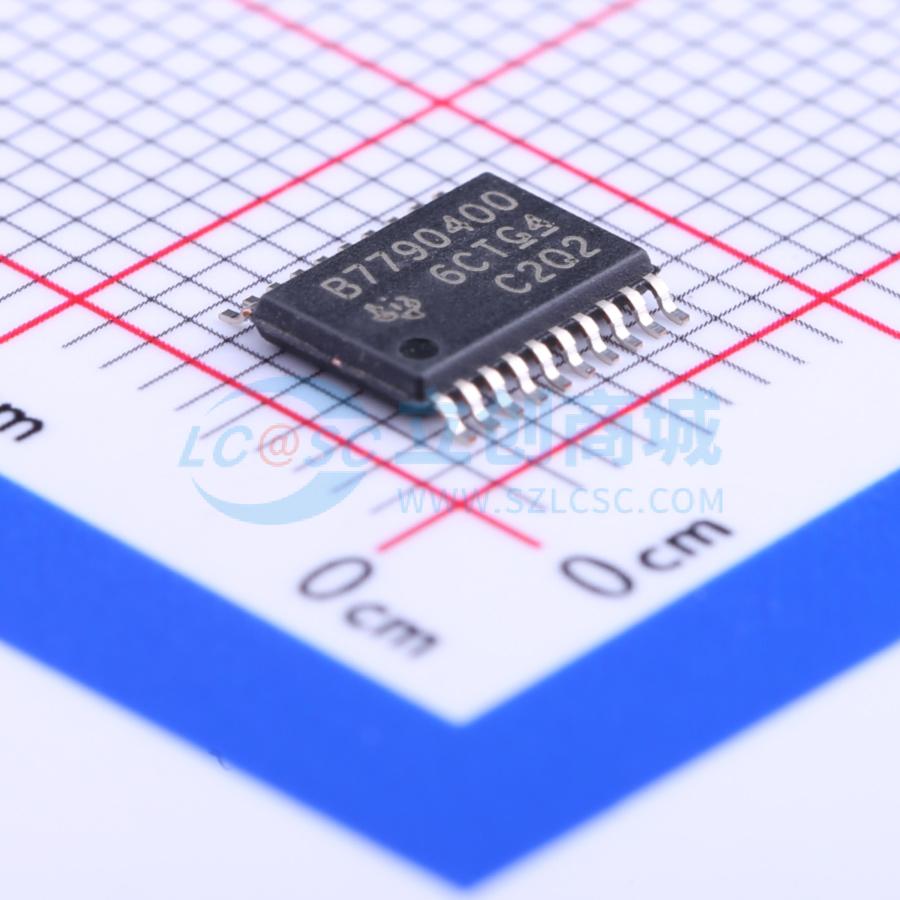

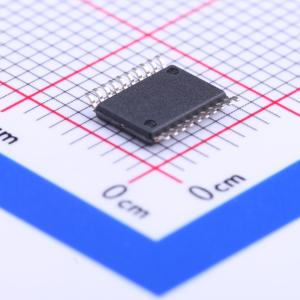

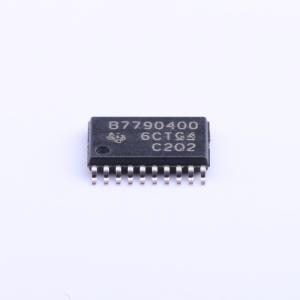

BQ7790400PW

bq77904 和 bq77905 器件为低功耗电池组保护器，无需微控制器 (MCU) 控制即可实现一系列电压、电流和温度保护。该器件的可堆叠接口可进行简单扩展，以支持 3S 到 20S 或更多电池节数的应用。保护阈值和延迟均为出厂编程设定，有多种配置可供选用。为提升灵活性，还提供了单独的过热和欠温放电阈值（OTD 和 UTD）以及过热和欠温充电阈值（OTC 和 UTC）。 此器件可通过集成的独立 CHG 和 DSG 低侧 NMOSFET 驱动器实现电池组保护，这些驱动器可通过两个控制引脚禁用。这些控制引脚还能够以简单经济的方式为更多节串联电池（6S 以上）提供电池保护解决方案。为此，只需将上级器件的 CHG 和 DSG 输出级联到下级器件控制引脚。为减少组件数量，所有保护故障均使用内部延迟定时器。

• 正常模式：6μA (bq77904/bq77905)
• 整套电压、电流和温度保护可将电池节数从 3S 扩展到 20S 或更多
• 电压保护（精度为 ±10mV）
• 过压：3V 至 4.575V
• 欠压：1.2V 至 3V
• 开路检测 (OW)
• 电流保护
• 过流放电 1：-10mV 至 -85mV
• 过流放电 2：-20mV 至 170mV
• 短路放电：-40mV 至 340mV
• 整个温度范围内，电压 ≤20mV 时的精度为 ±20%，电压 >20mV 时的精度为 ±30%
• 温度保护
• 过热充电：45°C 或 50°C
• 过热放电：65°C 或 70°C
• 欠温充电：-5°C 或 0°C
• 欠温放电：-20°C 或 -10°C
• 独立充电 (CHG) 和放电 (DSG) FET 驱动器
• 每节电芯输入的绝对最大额定电压为 36V
• 内置自检功能，具有高可靠性
• 关断模式：最大 0.5μA

• 电动工具
• 园艺工具启停电池组
• 铅酸 (PbA) 备用电池
• 轻型电动车辆
• 储能系统、不间断电源 (UPS)
• 10.8V 至 72V 电池组
