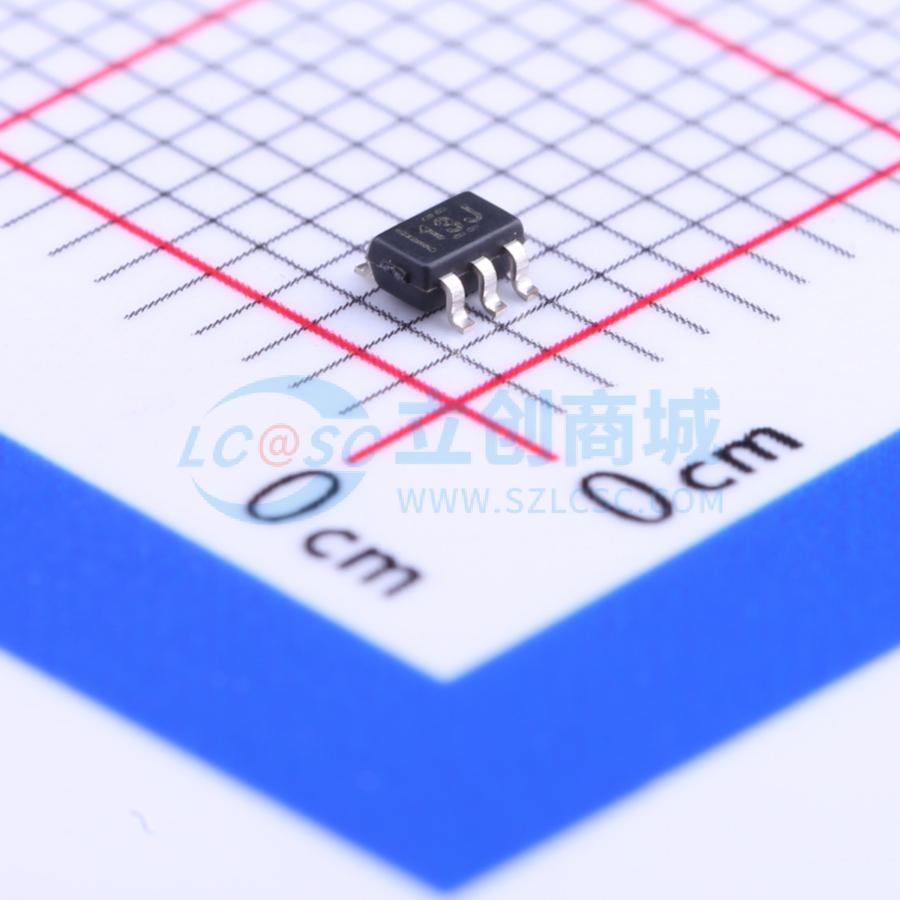

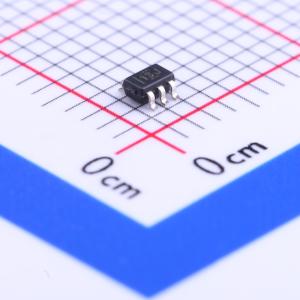

温馨提醒：图片仅供参考，商品以实物为准
INA214BQDCKRQ1
INA214BQDCKRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA214-Q1 AEC-Q100、26V、双向、高精度电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA214BQDCKRQ1
- 商品编号
- C132082
- 商品封装
- SOT-363-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 30kHz | |
| 输入偏置电流(Ib) | 15uA | |
| 输入失调电压(Vos) | 1uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -28V~+28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 65uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.02uA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
INA21x-Q1 系列器件是电压输出型电流分流监测器（也称为电流检测放大器），可在 -0.3 V 至 26 V 的共模电压下检测分流器上的压降，且与电源电压无关。提供五种固定增益：50 V/V、75 V/V、100 V/V、200 V/V、500 V/V 和 1000 V/V。该系列器件通常用于过流检测、电压反馈控制环路或作为功率监测器。零漂移架构的低失调特性使得能够检测分流器上低至 10 mV 满量程的最大压降。 这些器件采用 2.7 V 至 26 V 的单电源供电，最大电源电流为 100 μA。器件的工作温度范围为 -40℃ 至 +125℃，采用 6 引脚 SC70 封装。
商品特性
- 通过 AEC-Q100 认证，具备以下特性：温度等级 1：-40℃ 至 +125℃ 环境工作温度范围 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C6
- 宽共模范围：-0.3 V 至 26 V
- 失调电压：±100 μV（最大值）（可实现 10 mV 满量程的分流压降）
- ±1% 增益误差（全温度范围内最大值，A 版和 B 版）
- ±0.5% 增益误差（C 版）
- 0.5 μV/℃ 失调漂移（最大值）
- 10 ppm/℃ 增益漂移（最大值）
- 增益可选：INA210-Q1：200 V/V INA211-Q1：500 V/V INA212-Q1：1000 V/V INA213-Q1：50 V/V INA214-Q1：100 V/V INA215-Q1：75 V/V
- 静态电流：100 μA（最大值），SC70 封装
应用领域
- 车身控制模块
- 阀门控制
- 电机控制
- 电子稳定控制
- 无线充电发射器
