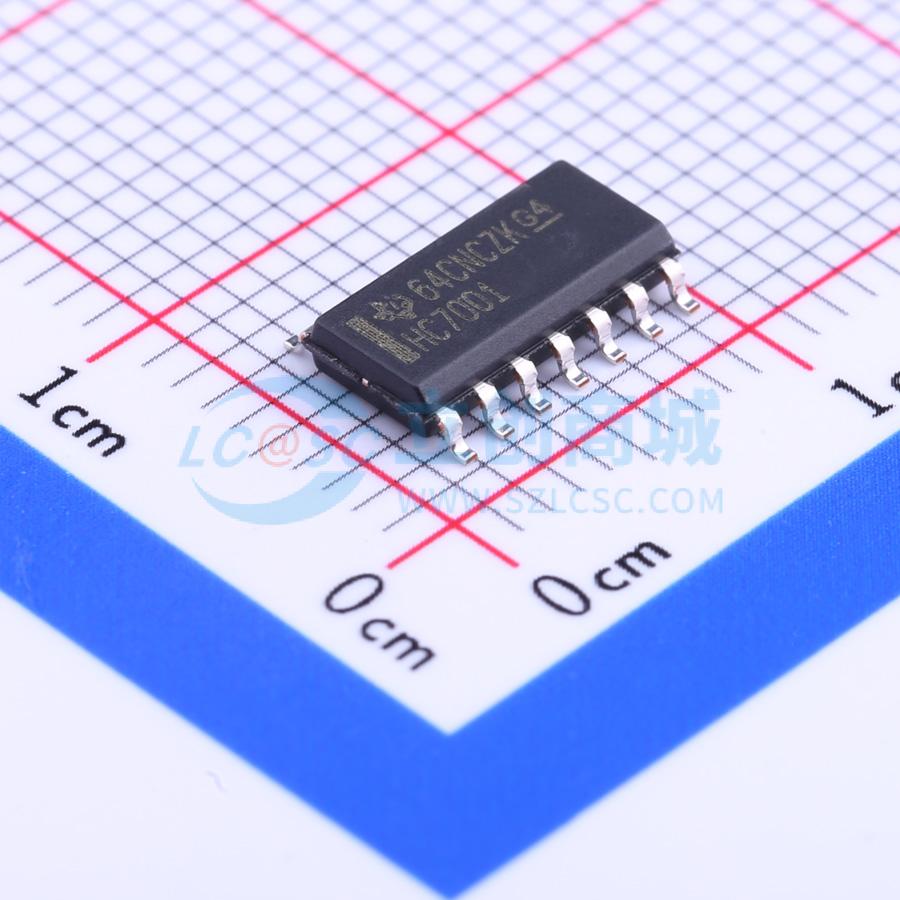

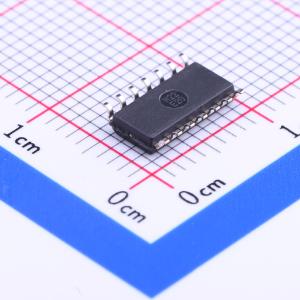

SN74HC7001DT
带施密特触发器输入的四正与门
- 描述
- SN74HC7001 具有施密特触发器输入的四路正与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC7001DT
- 商品编号
- C132100
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
本产品是四路与门，在正逻辑中可实现布尔函数Y = A × B 或 Y = A非 + B非。由于具备施密特作用，输入对正沿和负沿信号拥有不同的输入阈值电平；产品经过温度补偿，即使输入斜率非常缓慢，仍可正常触发，输出信号干净无抖动，提供多种封装规格。
商品特性
- 工作电压范围宽，为2V~6V
- 可适应非常缓慢的输入跳变
- 引脚排列与HC08相同
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为14ns
- 5V条件下输出驱动电流为±4mA
- 最大输入电流为1μA
- 支持设计RC振荡电路或晶体振荡电路
- 内置温度补偿阈值电平
- 抗干扰性高
- 最大额定电源电压范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- 流经VCC或GND的连续电流最大为±50mA
- 不同封装热阻抗参数：D封装86℃/W，N封装80℃/W，NS封装76℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接VCC或GND，以保证器件正常工作
- 提供J、W、D、N、NS、FK多种封装可选
应用领域
- 可用于构建RC振荡电路
- 可用于构建晶体振荡电路
- 可用于通用逻辑电路系统
