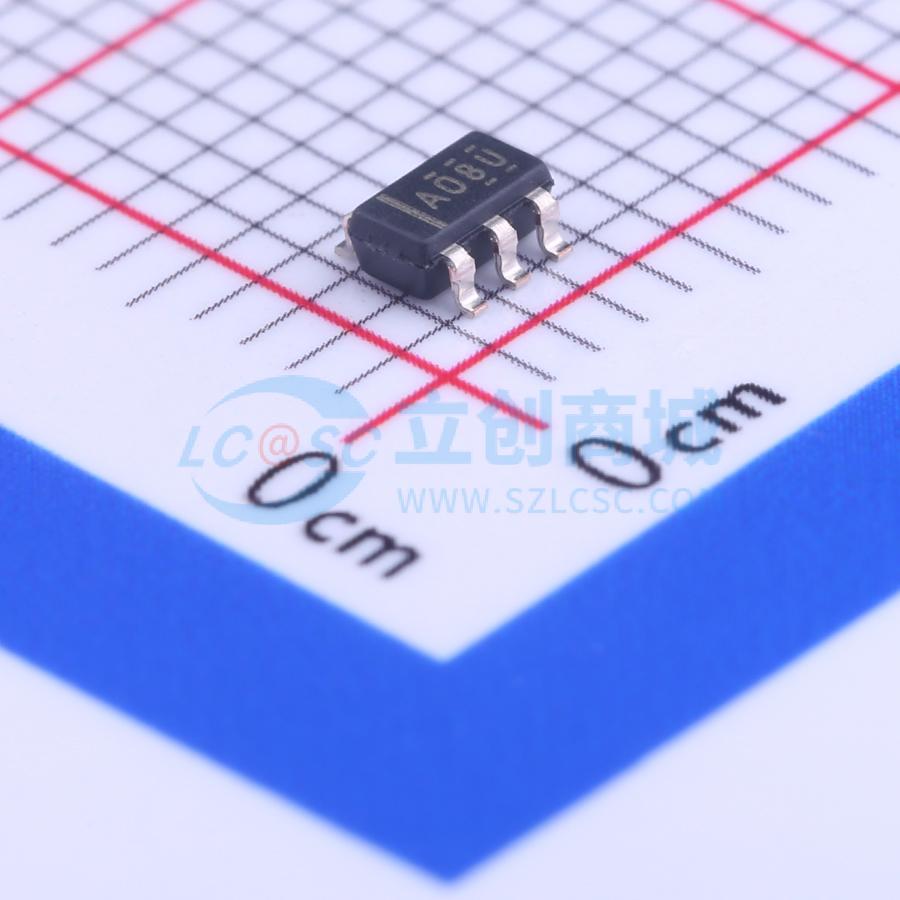

SN74AHC1G08QDBVRQ1
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G08-Q1 汽车类、单通道、2 输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G08QDBVRQ1
- 商品编号
- C133547
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；520mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G08是一款单路2输入正与门，器件在正逻辑下实现布尔函数Y = A×B 或 Y = A+B的非。
商品特性
- 符合汽车应用资质要求
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为9ns
- 低功耗，最大电源电流Icc为20μA
- 5V条件下输出驱动能力为±8mA
- 所有输入均具备施密特触发特性，电路对较慢的输入上升沿和下降沿有较好容差
- 符合AEC-Q100分类标准的ESD防护等级
- ESD防护能力：人体模型(H2)可达2000V，机器模型(M3)可达200V，带电器件模型(C5)可达1000V
- 提供DBV、DCK两种封装选择
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流-20mA，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND的连续电流±50mA，DBV封装热阻为206℃/W，DCK封装热阻为252℃/W，存储温度范围-65℃~150℃
- 所有未使用输入必须接VCC或GND，才能保证器件正常工作
应用领域
- 汽车领域
- 数字逻辑电路场景
