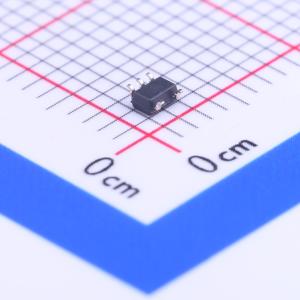

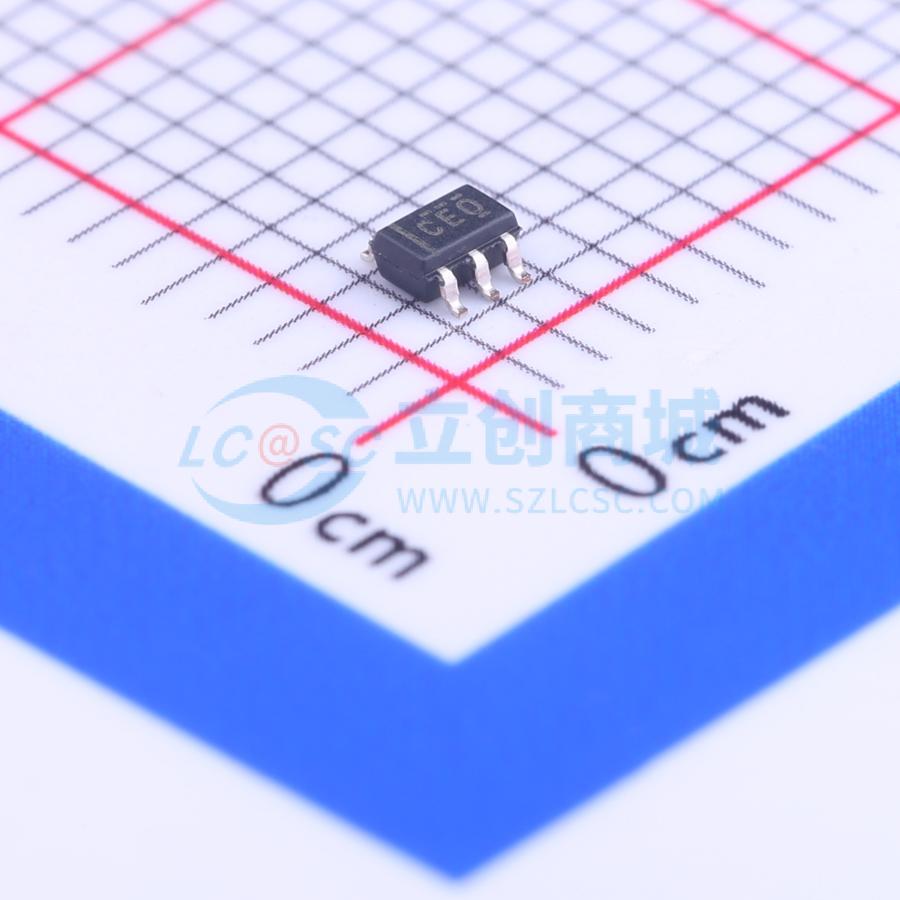

SN74LVC1G08QDCKRQ1
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G08-Q1 汽车类、单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G08QDCKRQ1
- 商品编号
- C133548
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.6ns@3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G08是单路2输入正与门，采用正逻辑实现对应布尔功能，该器件针对部分掉电应用做了完整规范，部分掉电电路可禁用输出，防止器件断电时产生损坏性回流电流；所有未使用的输入必须保持在VCC或GND，以保证器件正常工作。
商品特性
- 符合汽车应用要求
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为3.6ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V条件下输出驱动电流为±24mA
- Ioff支持部分掉电模式运行
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
应用领域
- 汽车电子领域
