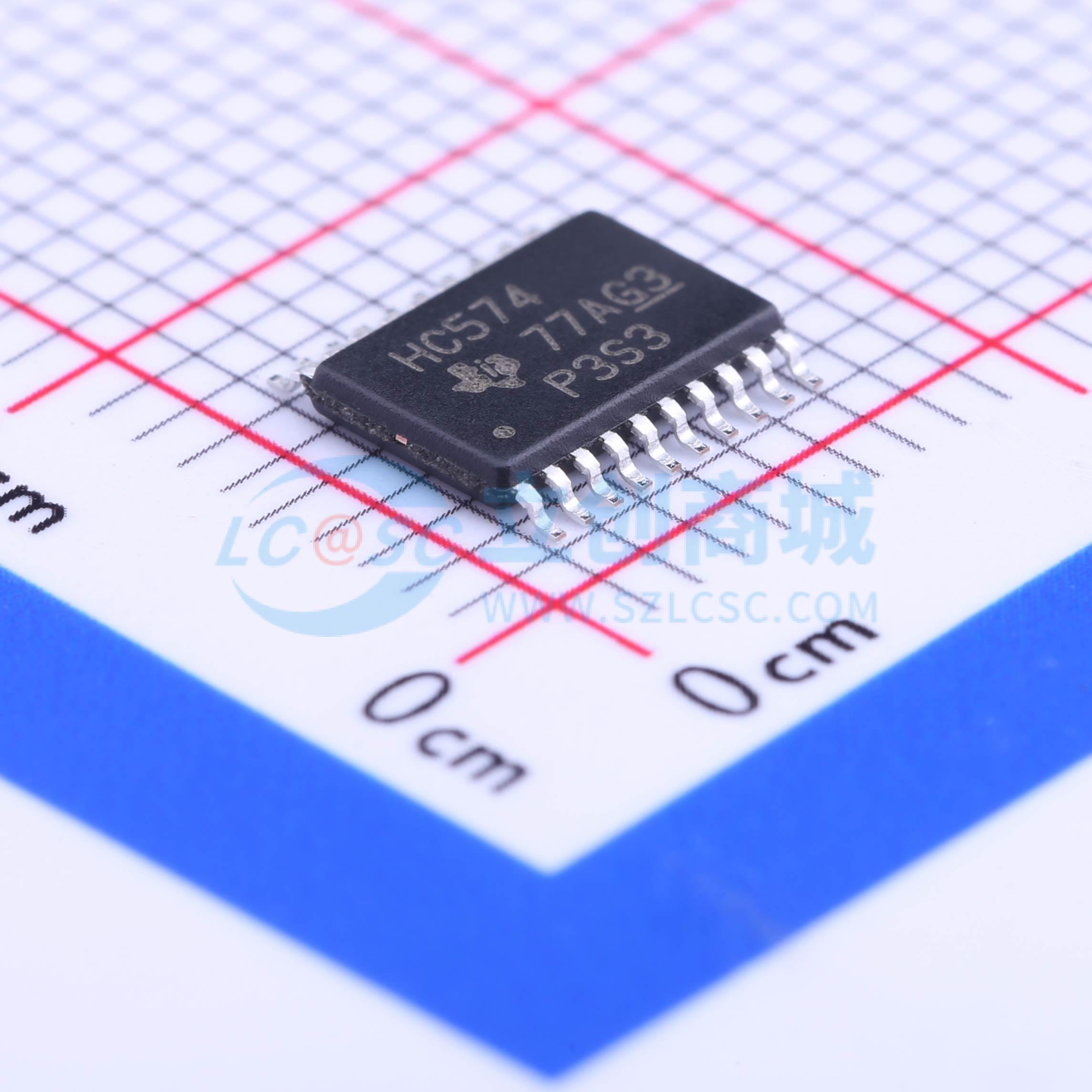

温馨提醒：图片仅供参考，商品以实物为准
SN74HC574PWR
八进制边沿触发D型触发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC574 具有三态输出的八路边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC574PWR
- 商品编号
- C132111
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 40MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 31ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 21ns | |
| 保持时间 | 5ns |
商品概述
这是八进制边沿触发D型触发器，带有专门设计用于总线驱动的三态输出。八个触发器在时钟输入从低到高跳变时锁存输入数据，带缓冲的输出使能输入可将八个输出设置为普通逻辑电平（高电平或低电平）或者高阻态；处于高阻态时，输出不会对总线产生明显负载或驱动，高阻态和增强驱动能力使得该器件无需接口或上拉组件即可驱动总线。输出使能不能影响触发器的内部操作，输出处于高阻态时，仍然可以保留旧数据或者输入新数据，现有型号为SN54HC574、SN74HC574，包含多种封装类型。
商品特性
- 宽工作电压范围为2V~6V
- 大电流三态同相输出可直接驱动总线，最多可驱动15个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传播延迟tpd为22ns
- 5V工作电压下输出驱动为±6mA
- 最大输入电流为1μA
- 采用总线结构引脚排列
- 电源电压最大值范围为-0.5V~7V
- 输入钳位电流为±20mA
- 输出钳位电流为±20mA
- 连续输出电流为±35mA
- VCC或GND端连续电流为±70mA
- 不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
