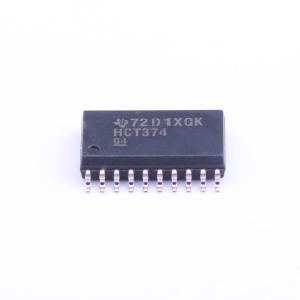

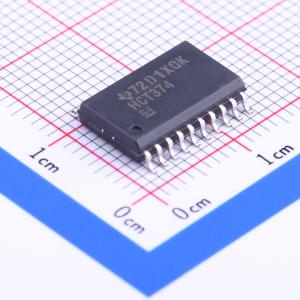

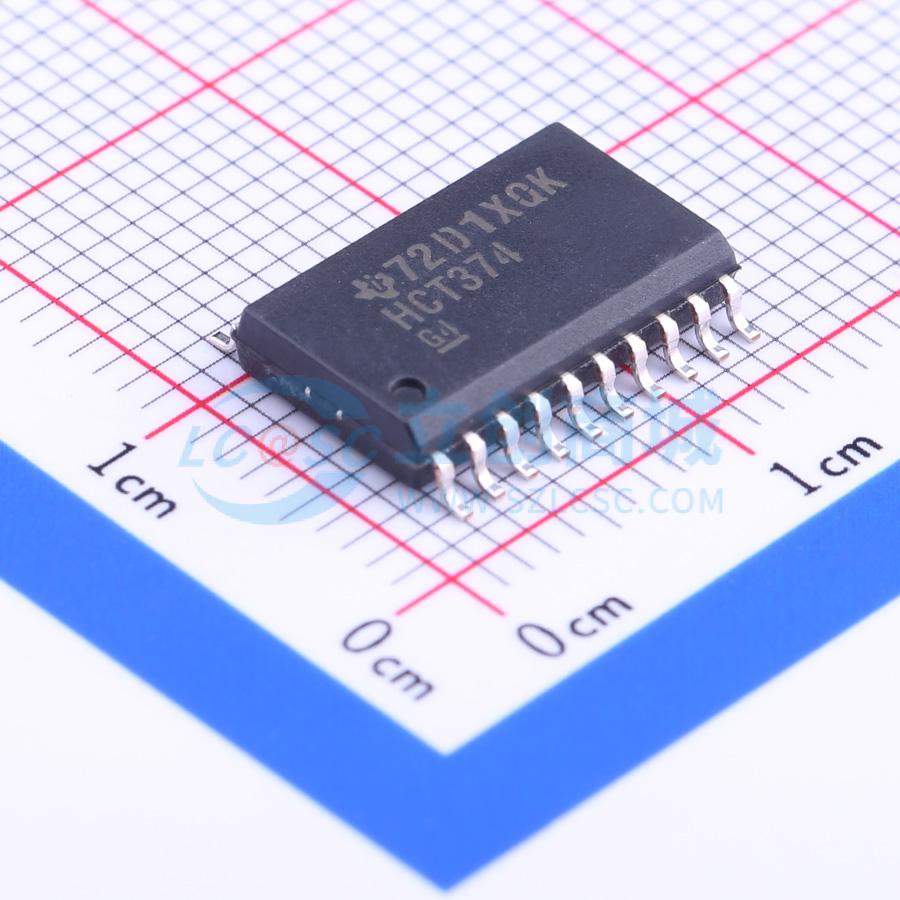

SN74HCT374DWR

描述: SN74HCT374 具有三态输出的八路 D 类边沿触发器
品牌名称: TI(德州仪器)
商品型号: SN74HCT374DWR
商品编号: C133642
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.727克(g)

商品参数

商品概述

这些8位触发器具有专门设计用于驱动高电容或相对低阻抗负载的三态输出。它们尤其适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。 ’HCT374器件的八个触发器是边沿触发式D型触发器。在时钟（CLK)输入发生正跳变时，Q输出被设置为在数据(D)输入端设置的逻辑电平。输出使能(OE)输入将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出既不对总线施加大量负载，也不显著驱动总线。高阻抗状态和增加的驱动在没有接口或上拉元件的情况下提供了驱动总线的能力。

商品特性

4.5V至5.5V的工作电压范围
高电流三态真实输出最多可驱动15个LSTTL负载
低功耗，lcc最大值为80μA
tpd典型值 = 22ns
电压为5V时，输出驱动为±6mA
低输出电流，最大值1μA
输入兼容TTL电压
单个封装中包含八个D型触发器
针对负载的完全并行访问

应用领域

缓冲寄存器
I/O 端口
双向总线驱动器
工作寄存器

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	40MHz
	功能	-
	元件数	1
	每个元件位数	8
	输出类型	三态

	属性	参数值
	传播延迟(tpd)	25ns@5.5V,50pF
	系列	74HCT系列
	灌电流(IOL)	6mA
	拉电流(IOH)	6mA
	静态电流(Iq)	8uA
	输入电容	3pF
	工作温度	-40℃~+85℃
	建立时间	23ns
	保持时间	10ns
