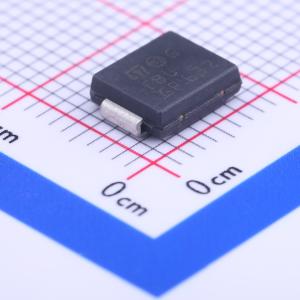

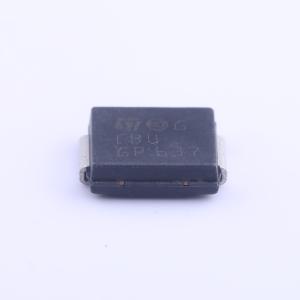

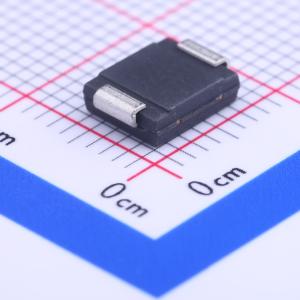

温馨提醒：图片仅供参考，商品以实物为准
SMCJ40CA-TR
双向TVS 40V截止 峰值浪涌电流：746A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMCJ瞬态抑制二极管（Transil）系列专为保护敏感设备而设计，可抵御符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电，以及符合IEC 61000 - 4 - 4和5标准的电气过应力。这些器件通常用于防护低于1500 W（10/1000 μs）的浪涌。平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以提供长期的可靠性和稳定性。SMCJ采用SMC封装（SMC封装尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMCJ40CA-TR
- 商品编号
- C133647
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 84V | |
| 峰值脉冲电流(Ipp) | 746A@8/20us | |
| 峰值脉冲功率(Ppp) | 10kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 46.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMCJ Transil 系列旨在保护敏感设备免受符合 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015 标准的静电放电影响，以及符合 IEC 61000 - 4 - 4 和 5 标准的电气过应力影响。这些器件通常用于保护功率低于 1500 W（10/1000 μs）的浪涌。 平面技术使其适用于需要低漏电流和高结温以确保长期可靠性和稳定性的高端设备和开关模式电源（SMPS）。 SMCJ 采用 SMC 封装（SMC 焊盘尺寸符合 IPC 7531 标准）。
商品特性
- 脉冲峰值功率：
- 1500 W（10/1000 μs）
- 10 kW（8/20 μs）
- 截止电压范围：5 V 至 188 V
- 单向和双向类型
- 低漏电流：
- 25 °C 时为 0.2 μA
- 85 °C 时为 1 μA
- 最高工作结温（Tjmax）：150 °C
- 在最高工作结温（Tjmax）下具备高功率能力：
- 1250 W（10/1000 μs）
- 符合 JEDEC 注册封装外形
- 符合以下标准：
- IEC 61000 - 4 - 2 等级 4
- 15 kV（空气放电）
- 8 kV（接触放电）
- IEC 61000 - 4 - 5
- MIL STD 883G 方法 3015 - 7 3B 类
- 25 kV 人体模型（HBM）
- 树脂符合 UL 94 V0 等级
- MIL - STD - 750 方法 2026 可焊性标准
- EIA STD RS - 481 和 IEC 60286 - 3 包装标准
- IPC 7531 焊盘尺寸
- 单向
- 双向
- SMC（JEDEC DO - 214AB）
- IEC 61000 - 4 - 2 等级 4
