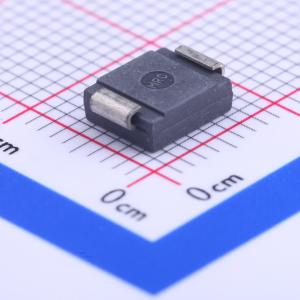

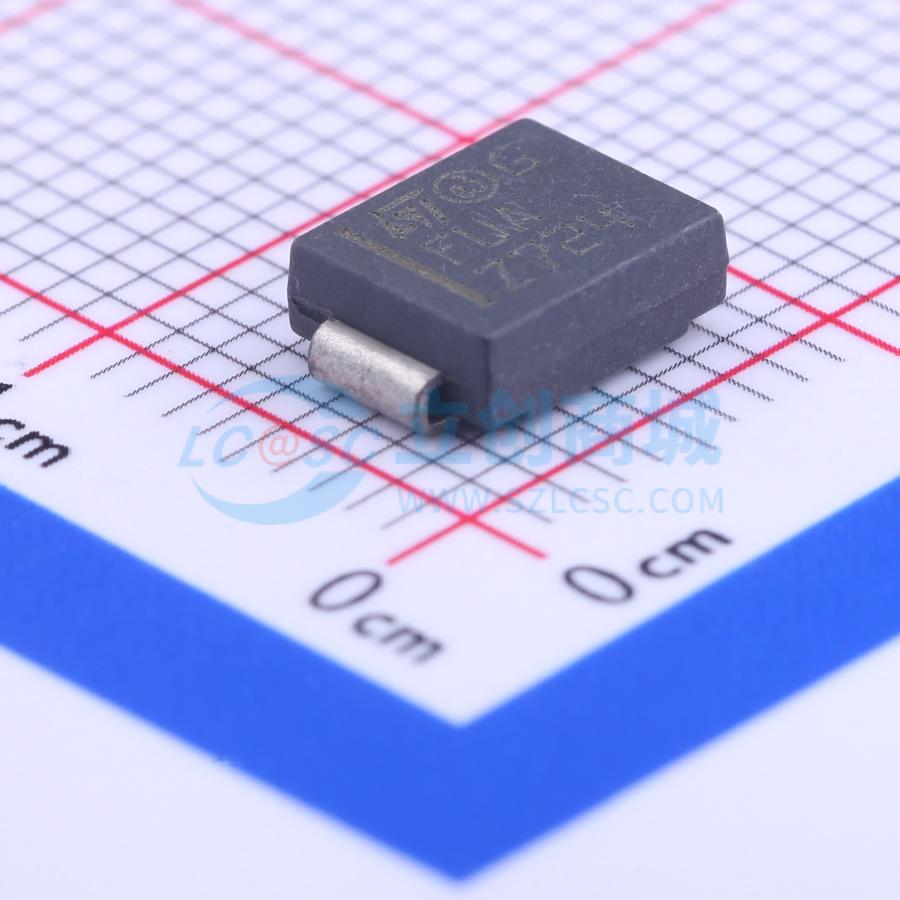

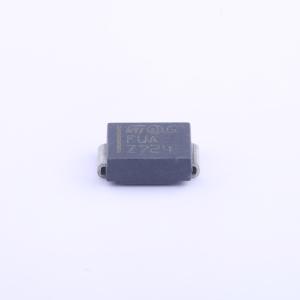

SMCJ5.0A-TR
单向TVS 5V截止 峰值浪涌电流：746A@8/20us
- 描述
- SMCJ瞬态抑制二极管（Transil）系列专为保护敏感设备而设计，可抵御符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电，以及符合IEC 61000 - 4 - 4和5标准的电气过应力。这些器件通常用于防护低于1500 W（10/1000 μs）的浪涌。平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以提供长期的可靠性和稳定性。SMCJ采用SMC封装（SMC封装尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMCJ5.0A-TR
- 商品编号
- C133646
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.4V | |
| 峰值脉冲电流(Ipp) | 746A@8/20us | |
| 峰值脉冲功率(Ppp) | 10kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.74V | |
| 反向电流(Ir) | 500uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMCJ瞬态抑制二极管（Transil）系列专为保护敏感设备而设计，可抵御符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电，以及符合IEC 61000 - 4 - 4和5标准的电气过应力。这些器件通常用于防护低于1500 W（10/1000 μs）的浪涌。 平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以提供长期的可靠性和稳定性。 SMCJ采用SMC封装（SMC封装尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：– 1500 W（10/1000 μs）– 10 kW（8/20 μs）
- 截止电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：– 25 ℃时为0.2 μA – 85 ℃时为1 μA
- 最高工作结温（Tj）：150 ℃
- 最高结温（Tj）下的高功率能力：– 1250 W（10/1000 µs）
- 符合JEDEC注册封装外形
- 符合IEC 61000 - 4 - 2四级标准 – 15 kV（空气放电）– 8 kV（接触放电）
- 符合IEC 61000 - 4 - 5标准
- 符合MIL STD 883G方法3015 - 7的3B类标准 – 25 kV人体模型（HBM）
- 树脂符合UL 94 V0等级
- 符合MIL - STD - 750方法2026的可焊性标准
- 符合EIA STD RS - 481和IEC 60286 - 3包装标准
- 符合IPC 7531封装尺寸标准
