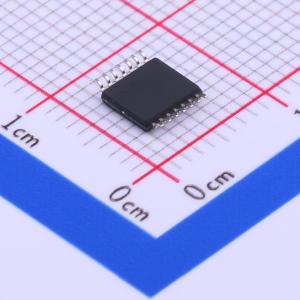

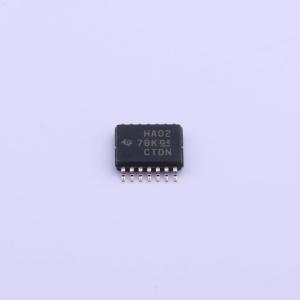

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC02PWR
四路2输入正或非门
- 描述
- SN74AHC02 4 通道、双输入、2V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC02PWR
- 商品编号
- C132981
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V；3.8V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 8.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
该产品为四路2输入正或非门，内部包含四个独立的2输入或非门，在正逻辑下可实现布尔功能Y = 非A·非B 或 Y = 非A+非B，提供多种封装类型
商品特性
- 工作电压范围为2V~5.5V
- 闭锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 所有未使用的输入端必须接VCC或地，以保证器件正常工作
- 最高工作温度可达125℃
