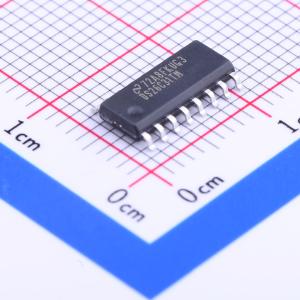

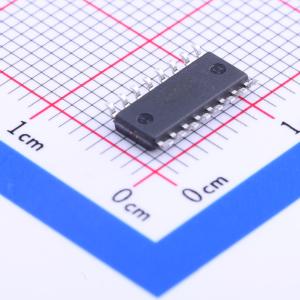

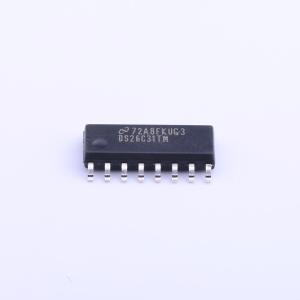

温馨提醒：图片仅供参考，商品以实物为准

DS26C31TMX/NOPB

DS26C31x CMOS四通道三态差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS26C31是一款四通道差分线驱动器，设计用于通过平衡线路或PCB走线进行数字数据传输。
品牌名称: TI(德州仪器)
商品型号: DS26C31TMX/NOPB
商品编号: C132085
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

DS26C31是一款四路差分线路驱动器，专为平衡线路上的数字数据传输设计，DS26C31T符合EIA标准RS-422的所有要求，同时保留了CMOS的低功耗特性，DS26C31M符合EIA标准RS-422规范，仅测试方法存在一项例外，该器件可用于构建串行接口和终端接口，同时保持极低功耗，可接受TTL或CMOS输入电平，并将其转换为RS-422输出电平，采用特殊输出电路，可在驱动器断电时不对总线加载负载，具备四个驱动器共用的使能和禁用电路，与AM26LS31和DS26LS31引脚兼容，所有输入都通过连接VCC和地的二极管防护静电放电损坏，DS26C31M的工作温度范围为-55℃至125℃

商品特性

兼容TTL输入
典型传播延迟为6ns
典型输出偏移为0.5ns
VCC等于0V时，输出不会对线路造成负载
DS26C31T符合EIA标准RS-422要求
采用单5V电源工作
三态输出支持连接系统总线
静态电流低
提供表面贴装封装
所有输入具备静电放电损坏防护

应用领域

RS-422应用场景的差分线路驱动

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4
	接收器数	0

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
	静态电流	500uA
	功能特性	Tx/Rx启用；使能关断
