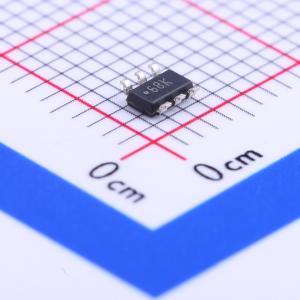

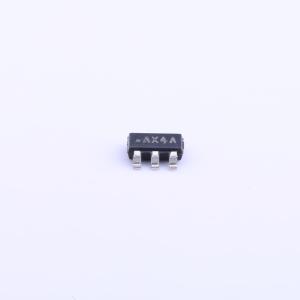

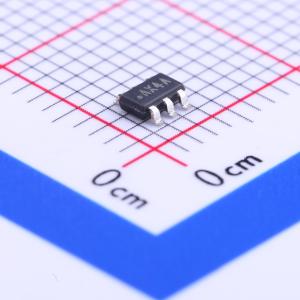

温馨提醒：图片仅供参考，商品以实物为准
LMH6611MK/NOPB
单电源、345 MHz轨到轨输出放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6611 单电源 345 MHz 轨到轨输出放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6611MK/NOPB
- 商品编号
- C132099
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 345MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 460V/us | |
| 输入偏置电流(Ib) | 6.3uA | |
| 输入失调电流(Ios) | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 3.2mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~11V | |
| 双电源电压(Vee~Vcc) | -5.5V~-1.35V；1.35V~5.5V | |
| 功能特性 | 使能/关断功能 |
商品概述
LMH6611（单通道，带关断功能）和LMH6612（双通道）是345MHz轨到轨输出放大器，每通道仅消耗3.2mA静态电流，设计用于对功耗敏感的单电源系统中提供高性能。两款放大器具备精密修调的输入失调电压，拥有低噪声和低失真性能，可满足高精度应用需求，拥有优异的功耗性能比。修调后的输入失调电压典型值0.022mV，配合103dB高开环增益，可满足直流敏感高速应用的需求。输入共模范围可从负电源轨下方200mV延伸至距离正电源轨1.2V处，在单5V电源、接地端接150Ω负载条件下，输出摆幅可达到距离地49mV以内；中端接1kΩ负载条件下，输出摆幅可达到距离任一轨77mV以内。LMH6611单通道型号提供6引脚SOT封装，带有独立的低电平有效禁用引脚，关断后可将电源电流降至120μA；LMH6612双通道型号提供8引脚SOIC封装。两款产品均提供-40℃到+125℃扩展工业温度级产品。器件内置有限的ESD保护，在存储或操作过程中应采取防护措施避免MOS栅极受到静电损伤。
商品特性
- 工作电压范围：单电源2.7V~11V，或双电源±1.35V~±5.5V
- 每通道电源电流3.2mA
- 小信号带宽345MHz
- 开环增益103dB
- 25℃下输入失调电压极限为±1.5mV，典型值0.022mV
- 压摆率460 V/μs
- 0.1dB带宽45MHz
- 稳定至0.1%的建立时间为67ns，稳定至0.01%的建立时间为100ns
- 在f=100kHz，Av=2，输出峰峰值2V条件下，无杂散动态范围为102dBc
- 低压噪声密度为10nV/√Hz
- 输出电流为±100mA
- 5V供电下共模电压范围为-0.2V~3.8V
- 轨到轨输出
- 工作温度范围为-40℃~+125℃
应用领域
- ADC驱动
- DAC缓冲
- 有源滤波器
- 高速传感器放大器
- 电流检测放大器
- 1080i和720p模拟视频放大器
- 机顶盒、电视视频放大器
- 视频切换与多路复用
- 高精度视频应用
- 测试测量应用
- 通信应用
- 基带I/Q信道低通滤波
- 10位、12位、14位高速ADC驱动
- 高清电视输出驱动
