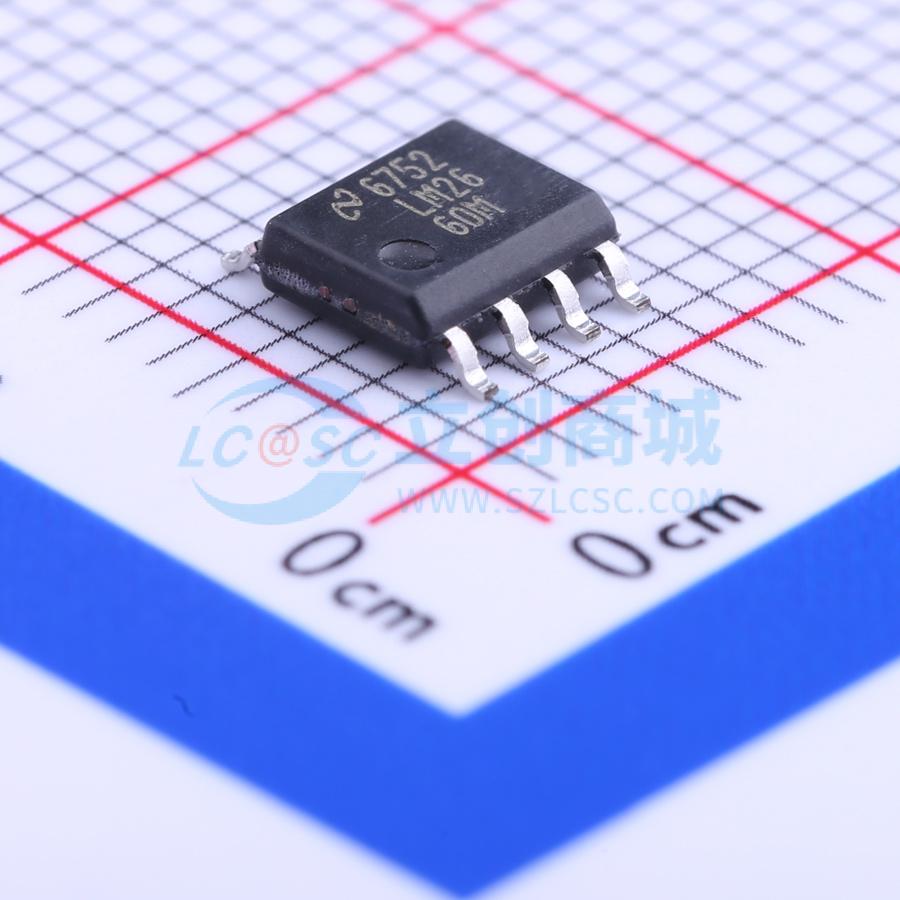

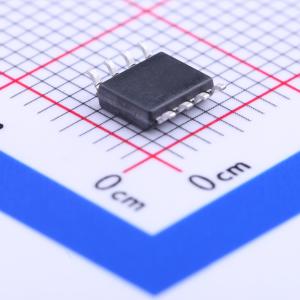

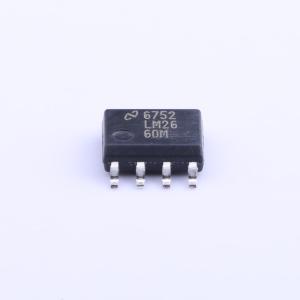

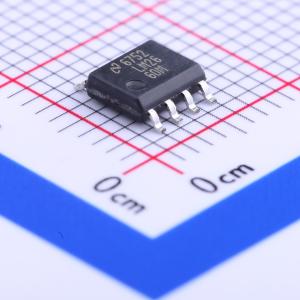

温馨提醒：图片仅供参考，商品以实物为准

LM2660M/NOPB

开关电容电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2660 100mA 开关电容器电压转换器
品牌名称: TI(德州仪器)
商品型号: LM2660M/NOPB
商品编号: C132089
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LM2660 CMOS电荷泵电压转换器是一款多功能的非稳压开关电容反相器或倍压器。该器件的工作电源电压范围宽，为1.5 V至5.5 V，使用两个低成本电容即可提供100 mA的输出电流，且不存在基于电感的转换器所涉及的成本、尺寸和电磁干扰问题。LM2660的工作电流仅为120 μA，在大多数负载下的工作效率超过90%，为电池供电系统提供了理想的性能。LM2660器件可以直接并联使用，以降低输出阻抗，从而在给定电压下提供更大的电流。 FC（频率控制）引脚可在标称10 kHz或80 kHz的振荡器频率之间进行选择。通过在OSC引脚添加外部电容，可以降低振荡器频率。此外，OSC引脚可用于由最高150 kHz的外部时钟驱动LM2660。通过这些方法，可以控制输出纹波频率和谐波。此外，LM2660可以配置为将正输入电压精确地减半。在这种模式下，可以使用高达11 V的输入电压。

商品特性

输入电源电压反相或倍增
窄体SOIC和VSSOP封装
典型输出电阻为6.5 Ω
100 mA时典型转换效率为88%
可选振荡器频率：10 kHz/80 kHz
可选外部振荡器输入

应用领域

笔记本电脑
手机
医疗仪器
运算放大器电源
接口电源
手持仪器

优惠活动

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~5.5V
	静态电流(Iq)	120uA
	输出电阻	6.5Ω
	能量效率	88%

	属性	参数值
	开关频率	5kHz；40kHz
	工作温度	-40℃~+85℃
	功能类型	升压；反相
	输出电流(Iout)	100mA
