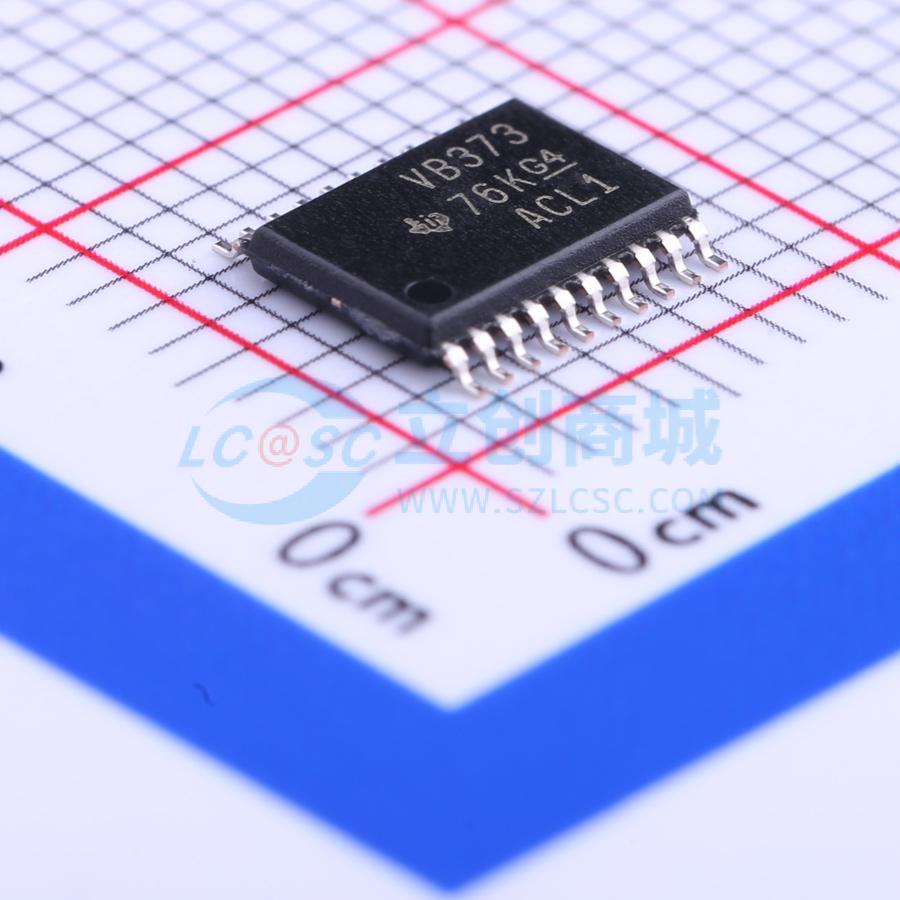

SN74ALVCH373PWR实物图
  • SN74ALVCH373PWR商品缩略图
  • SN74ALVCH373PWR商品缩略图
  • SN74ALVCH373PWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74ALVCH373PWR

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ALVCH373 具有三态输出的八路透明 D 类锁存器
品牌名称
TI(德州仪器)
商品型号
SN74ALVCH373PWR
商品编号
C132084
商品封装
TSSOP-20​
包装方式
编带
商品毛重
0.25克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压1.65V~3.6V
通道数8
拉电流(IOH)24mA
灌电流(IOL)24mA
属性参数值
传播延迟(tpd)1ns
系列74ALVCH
工作温度-40℃~+85℃
建立时间0.5ns
保持时间1.2ns
静态电流(Iq)20uA

商品概述

型号为SN74ALVCH373,是一款八进制透明D型锁存器,设计工作电源电压范围为1.65V~3.6V。当锁存使能LE输入为高电平时,Q输出跟随数据D输入;当锁存使能LE变为低电平时,Q输出锁存数据D输入设置的逻辑电平。带缓冲的输出使能OE输入可将八个输出置于正常逻辑电平高或低逻辑电平或高阻抗状态,高阻抗状态下输出不会对总线线路产生明显负载或驱动,高阻抗状态与增强驱动能力使其无需接口或上拉元件即可驱动总线线路。输出使能OE不影响锁存器的内部操作,输出处于高阻抗状态时,仍可以保留旧数据或输入新数据。为保证上电或下电过程中保持高阻抗状态,OE应通过上拉电阻连接到电源VCC,电阻最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入维持在有效逻辑状态,不建议为总线保持电路搭配使用上拉或下拉电阻。

商品特性

  • 工作电压范围为1.65V~3.6V
  • 3.3V条件下最大传输延迟tpd为3.3ns
  • 3.3V条件下输出驱动能力为±24mA
  • 数据输入带有总线保持功能,无需外部上拉/下拉电阻
  • 闩锁性能超过100mA,符合JESD 78 II类标准
  • ESD防护性能符合JESD 22标准,包含2000V人体模型A114-A、200V机器模型A115-A、1000V带电器件模型C101
  • 支持多种封装类型

应用领域

  • 用于实现缓冲寄存器
  • 用于实现I/O端口
  • 用于实现双向总线驱动器
  • 用于实现工作寄存器
