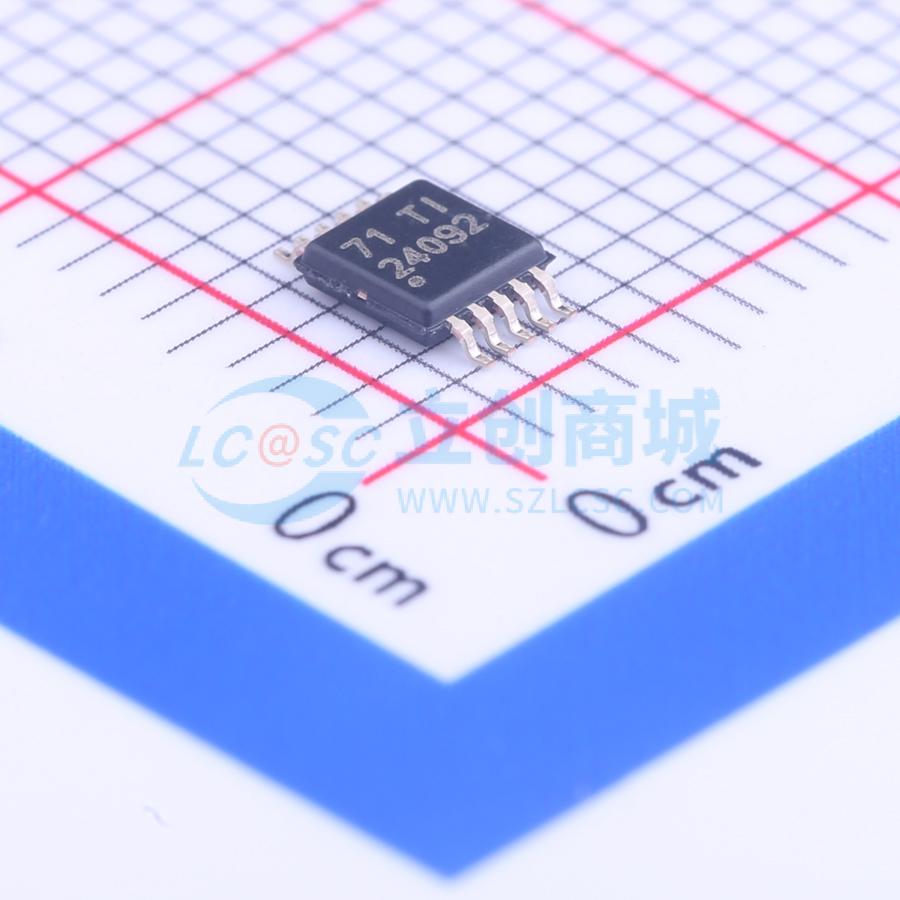

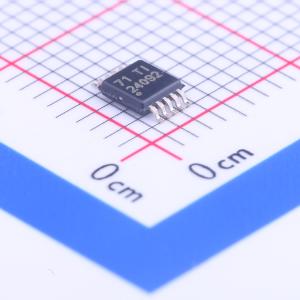

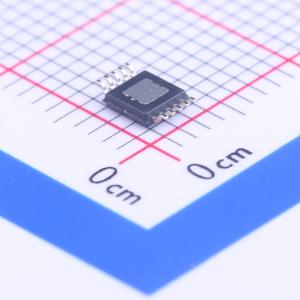

温馨提醒：图片仅供参考，商品以实物为准

BQ24092DGQR

bq2409x 1A，单输入，单节锂离子和锂聚合物电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24092 可通过 10kΩ NTC 在 JEITA 规范范围内正常运行的单节 1A 锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24092DGQR
商品编号: C133237
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.141克(g)

商品参数

商品概述

bq2409x系列器件是高度集成的锂离子和锂聚合物线性充电器件，适用于空间受限的便携式应用。这些器件可通过USB端口或交流适配器供电。具有输入过压保护的高输入电压范围支持低成本的非稳压适配器。 bq2409x具有单个为电池充电的电源输出。只要平均系统负载不会导致电池在10小时安全定时器期间无法完全充电，系统负载就可以与电池并联。电池充电分为三个阶段：预充、恒流和恒压。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值则降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示以及充电终止功能。预充电电流和终止电流阈值可通过外部电阻进行编程。快速充电电流值也可通过外部电阻进行编程。

商品特性

充电
- 1%的充电电压精度
- 10%的充电电流精度
- 引脚可选的USB 100 mA和500 mA最大输入电流限制
- 可编程的终止和预充电阈值
保护
- 6.6 V过压保护
- 输入电压动态功率管理
- 125°C热调节；150°C热关断保护
- OUT短路保护和ISET短路检测
- 通过电池NTC在JEITA范围内工作 – 低温时为½快速充电电流，高温时为4.06 V（bq24092/3）
- 固定10小时安全定时器
系统
- 具备热敏电阻状态指示（充电/完成）的无电池组自动终止和定时器禁用模式（TTDM）
- 采用小型10引脚MSOP封装

应用领域

智能手机
- 个人数字助理（PDA）
- MP3播放器
- 低功耗手持设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.45V~6.45V
	最大充电电流	1.4A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	125uA
