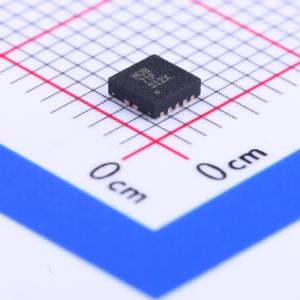

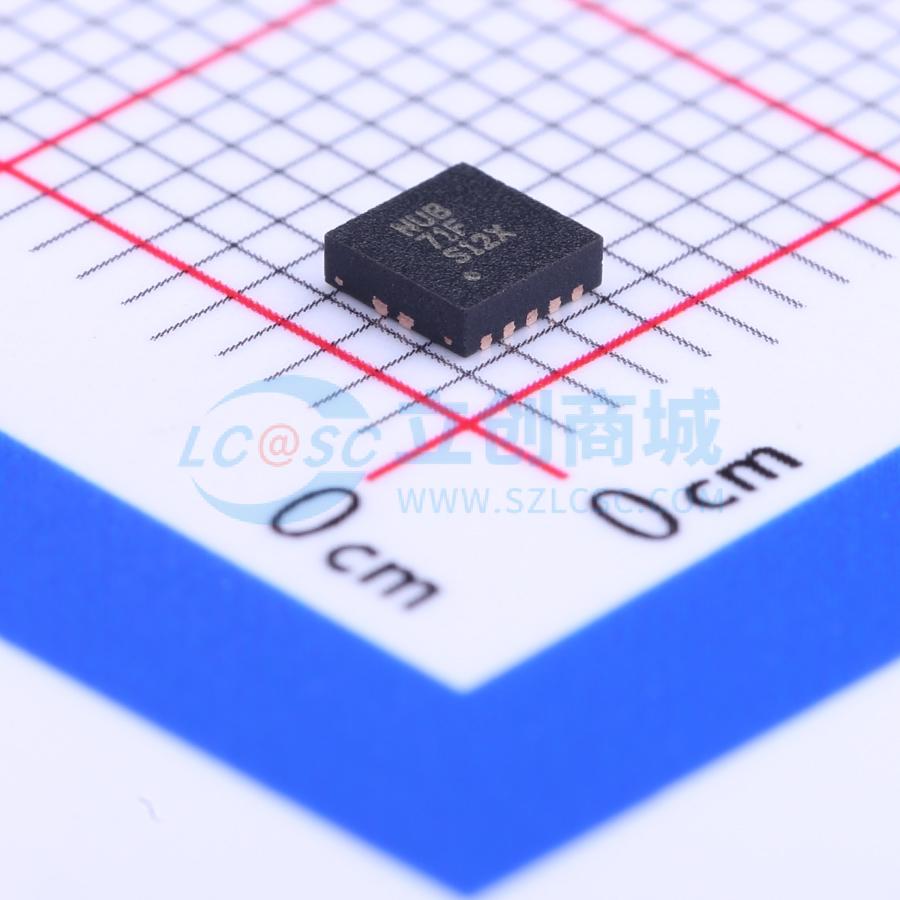

温馨提醒：图片仅供参考，商品以实物为准

TPS63700DRCT

TPS63700:可调负输出电压DC-DC转换器

描述: TPS63700是一款可调负输出电压的DC-DC转换器,输入电压范围为2.7V至5.5V,最大输出电流为360mA,典型开关频率为1.4MHz,效率高达84%,适用于便携式电池供电设备。
品牌名称: TI(德州仪器)
商品型号: TPS63700DRCT
商品编号: C132061
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 1.683克(g)

商品参数

商品概述

TPS63700是一款反相DC/DC转换器，可生成低至 -15 V的负输出电压，输出电流最高可达360 mA，具体取决于输入电压与输出电压的比值。该器件的峰值效率为84%，非常适合便携式电池供电设备。2.7 V至5.5 V的输入电压范围使TPS63700可直接由锂离子电池、3节镍氢/镍镉电池、3.3 V或5 V电源轨供电。该反相器采用固定频率脉冲宽度调制（PWM）控制拓扑工作。该器件具有内部电流限制、过压保护和热关断功能，可在故障条件下实现最高可靠性。典型1.4 MHz的开关频率允许使用小型外部组件，从而实现小尺寸解决方案。 TPS63700采用3 mmx3 mm的小型SON - 10封装。

商品特性

输出电压可调，低至 –15 V
输入电压范围为2.7 V至5.5 V
输出电流最高可达360 mA
典型开关电流限制为1000 mA
效率最高可达84%
典型1.4 MHz固定频率PWM工作模式
热关断功能
典型 -19 V输出过压保护
关断电流为1.5 μA
3 mmx3 mm小型SON - 10封装（DRC）

应用领域

通用负电压电源
中小尺寸OLED显示屏偏置电源

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	360mA
	开关频率	1.38MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压-升压式；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
