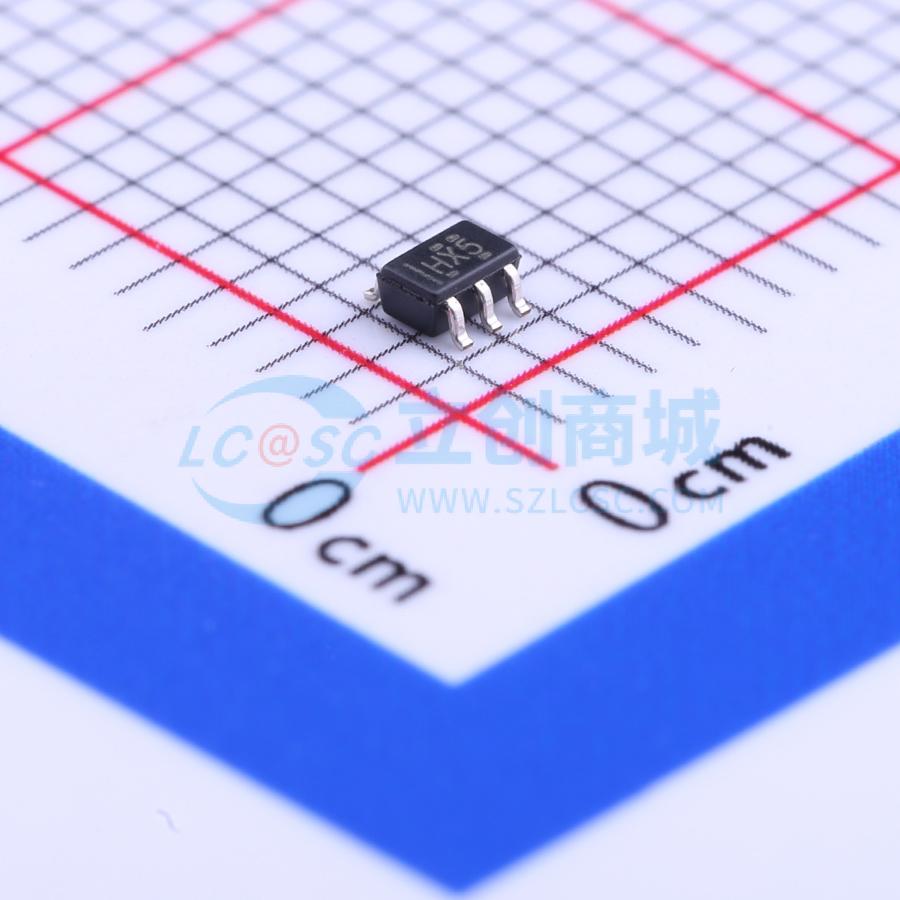

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G80DCKR
低功耗单正边沿触发D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G80 低功耗单路上升沿 D 级触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G80DCKR
- 商品编号
- C132063
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~3.6V | |
| 时钟频率(fc) | 260MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 6.4ns@3.3V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUP系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 500nA | |
| 输入电容 | 1.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 400ps | |
| 保持时间 | - |
商品概述
SN74AUP1G80是低功耗单路正边沿触发D型触发器。AUP系列可满足电池供电便携式应用的低功耗需求，该系列可在0.8V至3.6V的整个工作电压范围内保持低静态功耗与低动态功耗，可延长电池续航，保持良好信号完整性。该器件为单路正边沿触发D型触发器，当D输入端数据满足建立时间要求时，数据会在时钟脉冲的正跳变沿传输到Q输出端；时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔结束后，D输入端的数据变化不会影响输出端电平。该封装技术将裸片作为封装。该器件针对部分掉电应用做了完整规范，器件掉电时对应电路会禁用输出，抑制电流回流进入器件，避免器件损坏。
商品特性
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD性能符合JESD 22测试标准，人体模型为2000V II类，器件充电模型为1000V
- 支持多种封装形式，采用小型封装技术
- 静态功耗低，最大静态电流为0.9μA
- 动态功耗低，3.3V条件下典型功率电容为4.3pF
- 输入电容低，典型值为1.5pF
- 噪声低，过冲和下冲小于VCC的10%
- 支持部分掉电模式操作
- 带施密特触发动作，允许缓慢输入转换，提升输入开关抗噪声能力，3.3V条件下典型磁滞为250mV
- 工作电压范围宽，为0.8V~3.6V
- 针对3.3V工作场景优化
- 支持3.6V I/O容差，可兼容混合模式信号操作
- 3.3V条件下最大传输延迟为4.4ns
- 适合点对点应用
应用领域
- 家庭自动化
- 工厂自动化
- 测试测量
- 企业交换
- 电信基础设施
- 个人电子设备
- 白色家电
