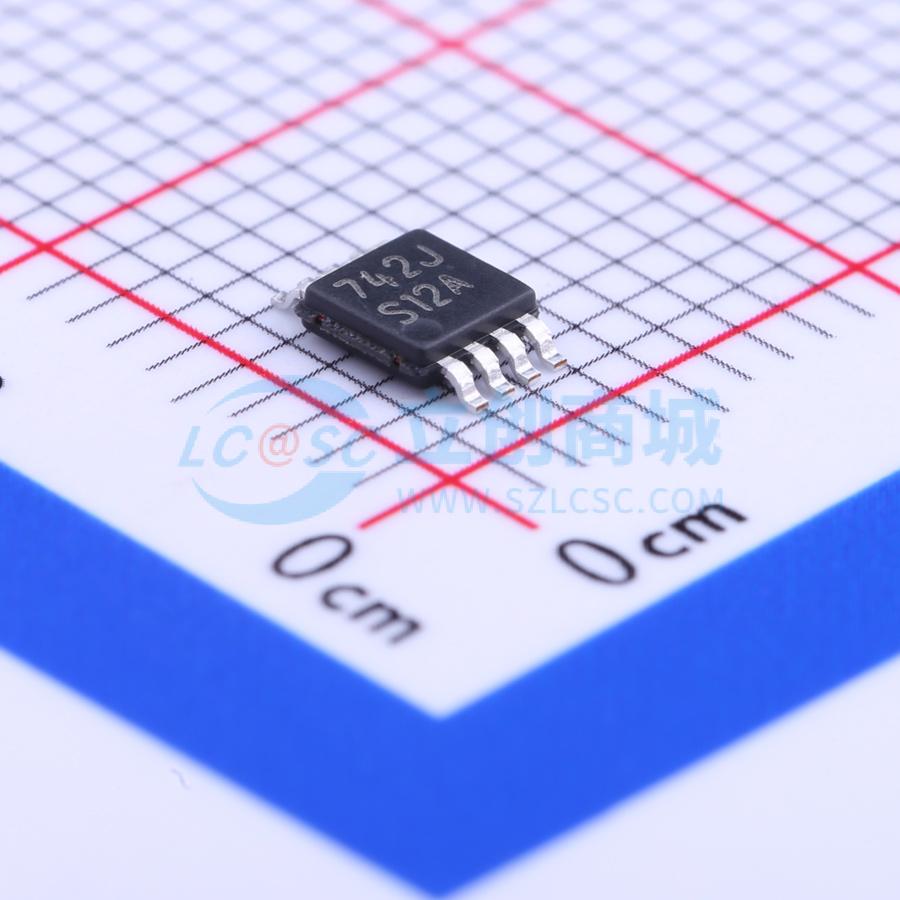

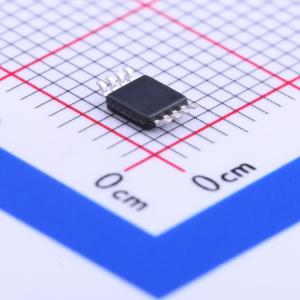

温馨提醒：图片仅供参考，商品以实物为准
LM2687MM/NOPB
LM2687MM/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 降压 负输出 可调
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2687MM/NOPB
- 商品编号
- C132075
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
参数完善中
商品概述
LM2687是一款反相、稳压型电荷泵电源转换器。它具有低噪声、体积小且使用简便的特点。对于为GaAsFET器件（如便携式设备和手机中的功率放大器模块）提供偏置而言，它是理想的解决方案。 该器件采用开关电容电荷泵电路，将输入电压V_IN反相为对应的负值，此负值出现在V_NEG端。该电压由V_OUT端的低压差线性稳压器进行稳压。输出电压可在 -1.5V至 -5.2V范围内进行调节，具体数值由一对反馈电阻决定。
商品特性
- 对输入电源电压进行反相和稳压处理
- 采用小型MSOP - 8或LLP - 8封装
- 在10mA电流下，电荷泵典型功率效率达91%
- 低输出纹波（典型值为1mV）
- 关断模式下，静态电流降至0.05μA（典型值）
应用领域
- 无线通信系统
- 手机功率放大器偏置
- 接口电源
- 手持式仪器
- 笔记本电脑和个人数字助理（PDA）
