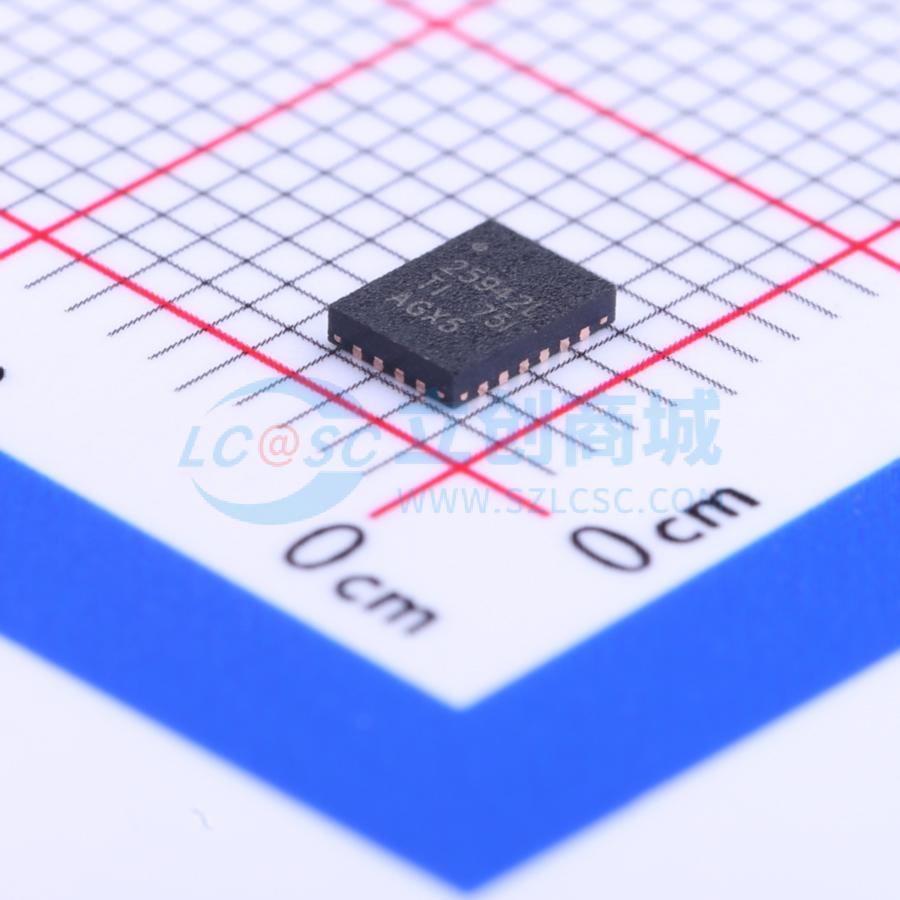

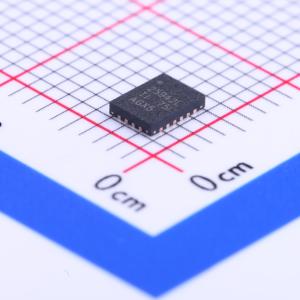

TPS25942LRVCT

TPS25942、TPS25944 eFuse电源多路复用器是一款紧凑、功能丰富的电源管理器件，具备全套保护功能。宽工作范围允许控制多种常用直流总线电压。集成的背对背FET提供双向电流控制，使该器件非常适合电源多路复用和多电源系统。

负载、电源和器件保护具备多种可编程特性。欠压、过压、过流、dV₀/dt斜坡率、电源正常和浪涌电流保护的阈值均可编程，以满足特定系统要求。为实现系统状态监控和下游负载控制，该器件提供PGOOD、FLT和精确的电流监控输出。

TPS25942、TPS25944监控V₍IN₎和V₍OUT₎，当V₍IN₎ < (V₍OUT₎ - 10 mV)时，可从输出端实现真正的反向阻断。可通过FLT和DMODE引脚配置该器件来分配主/辅助电源优先级。

• 2.7 V至18 V工作电压，20 V（最大值）
• 42 mΩ导通电阻（典型值）
• 0.6 A至5.3 A可调电流限制（±8%）
• IMON电流指示输出（±8%）
• 200 µA工作电流I₀（典型值）
• 15 µA关断电流I_Q（典型值）
• ±2%过压、欠压阈值
• 反向电流阻断
• 1 µs反向电压关断
• 可编程dV₀/dt控制
• 电源正常和故障输出
• 两种过流故障响应选项 TPS25942：带热关断的I(LIMIT) TPS25944：4 ms故障定时器后关断
• -40°C至+125°C结温范围
• UL 2367认证
• R_|L|M ≥ 20 kΩ（最大4.81 A）
• UL60950单点故障安全
• 开短路ILIM检测

• 电源路径管理
• 冗余电源系统PCIe卡、网卡和RAID系统
• USB移动电源、电源多路复用器
• SSD和HDD
• 平板电脑和笔记本电脑适配器电源设备
• PLC、固态继电器和风扇控制
