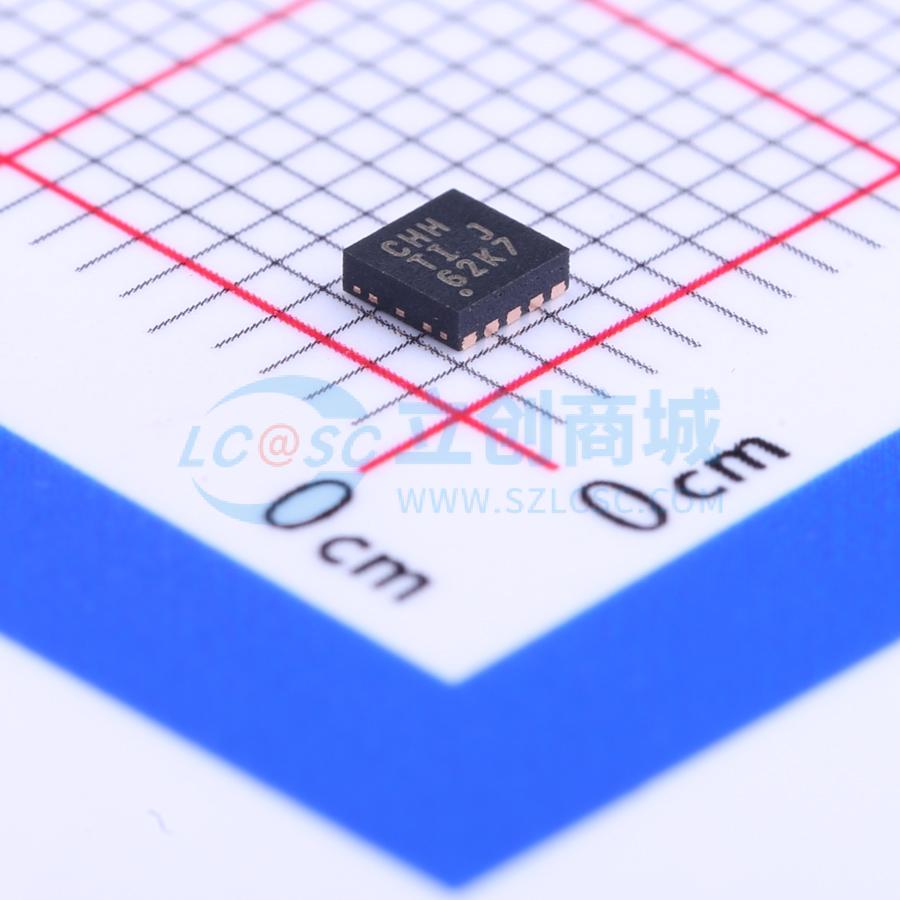

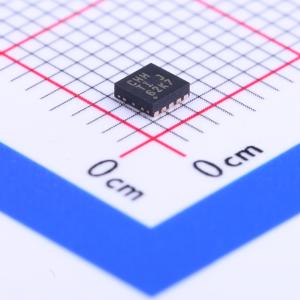

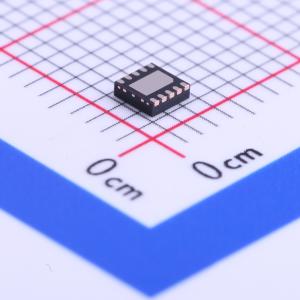

TPS75105DSKT

TPS7510x 低压差，双路LED驱动器，带PWM亮度控制

描述

TPS7510x 线性低压差 (LDO) 匹配 LED 电流源针对低功耗键盘和导航板 LED 背光应用进行了优化。该器件为最多四个不匹配的 LED 提供恒定电流，这些 LED 以两个共阴极拓扑结构排列成两组，每组两个 LED。无需外部电阻，电流源默认为工厂预设的电流水平，精度为±0.5%（典型值）。可以使用可选的外部电阻将初始亮度设置为用户可编程值，以获得更高的精度。通过在每个使能引脚（ENx，其中 x 表示 LED 组 A 或 B）上输入脉冲宽度调制 (PWM) 信号，可以将亮度从关闭调整到全亮。每组具有独立的使能和亮度控制，但电流匹配同时应用于所有四个通道。输入电源范围非常适合单节锂离子电池供电，TPS7510x 可以为每个 LED 提供高达 25 mA 的电流。内部没有使用开关信号，消除了麻烦的电磁干扰 (EMI)。TPS7510x 提供了超小型 9 球、0.4 mm 球间距晶圆级芯片尺寸封装 (WCSP) 和 2.50 mm x 2.50 mm、10 引脚 WSON 封装，实现了非常紧凑的整体解决方案尺寸，非常适合移动手机和便携式背光应用。该器件在 -40°C 至 +85°C 温度范围内完全指定。

品牌名称

TI(德州仪器)

商品型号

TPS75105DSKT

商品编号

C132074

商品封装

DFN-10-EP(2.5x2.5)​

包装方式

编带

商品毛重

0.039克(g)
