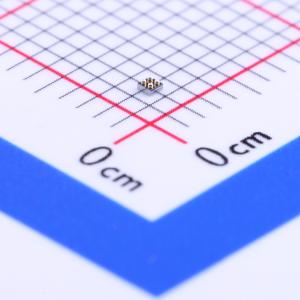

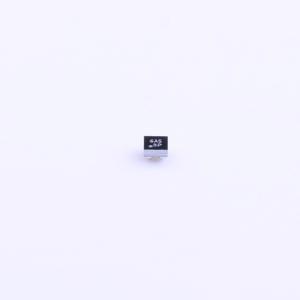

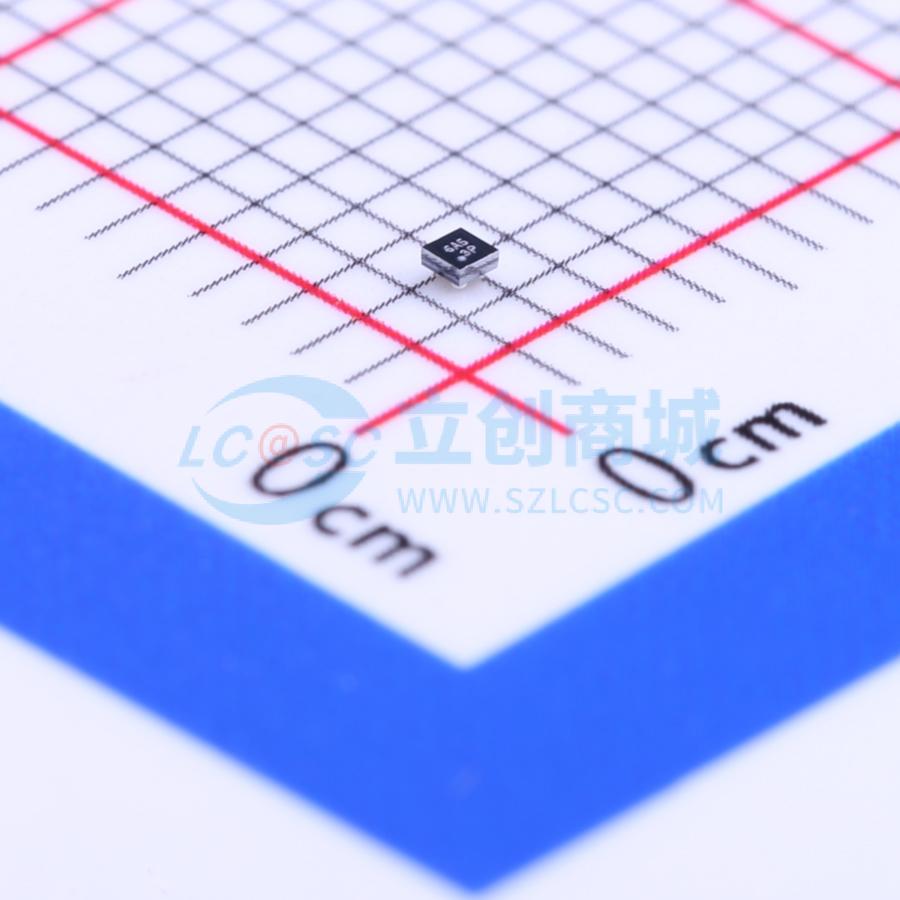

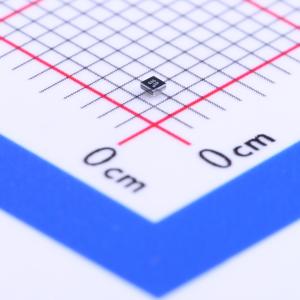

TPS22901YFPR

描述: TPS22901 3.6V、0.5A、78mΩ、22nA 泄漏负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22901YFPR
商品编号: C132070
商品封装: DSBGA-4
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

TPS22901、TPS22902 和 TPS22902B 是小型低导通电阻负载开关，具有可控的开启特性。这些设备包含一个P沟道MOSFET，可在1.0V至3.6V的输入电压范围内工作。开关由一个开/关输入（ON）控制，可以直接与低压控制信号接口。在TPS22902和TPS22902B中，增加了一个88欧姆的片上负载电阻，以便在开关关闭时快速放电输出。

TPS22901、TPS22902 和 TPS22902B 采用节省空间的4引脚DSBGA (YFP)封装，引脚间距为0.4毫米。这些设备的工作环境温度范围为-40°C至85°C。

商品特性

集成P沟道负载开关
低输入电压：1 V至3.6 V
导通电阻（典型值）：
- VIN = 3.6 V时，rON = 78 mΩ
- VIN = 2.5 V时，rON = 93 mΩ
- VIN = 1.8 V时，rON = 109 mΩ
- VIN = 1.2 V时，rON = 146 mΩ
最大连续开关电流：500 mA
静态电流：1.8 V时为82 nA
关断电流：1.8 V时为44 nA
低控制输入阈值，可使用1.2 V、1.8 V、2.5 V和3.3 V逻辑
受控上升时间以避免浪涌电流：
- VIN = 1.8 V时，tr = 40 μs (TPS22901/2)
- VIN = 1.8 V时，tr = 220 μs (TPS22902B)
快速输出放电 (TPS22902/2B)
ESD性能测试符合JESD 22
- 人体模型 (A114-B, Class II)：2000 V
- 充电器件模型 (C101)：1000 V
四引脚晶圆级芯片尺寸DSBGA封装，0.8 mm x 0.8 mm，0.4 mm间距，0.5 mm高度 (YFP)

应用领域

个人数字助理（PDA）
手机
GPS 设备
MP3 播放器
数码相机
外设端口
可携带仪器RF模块

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 10 个)

个

起订量：10 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	500mA
	工作电压	1V~3.6V
	导通电阻	78mΩ
	工作温度	-40℃~+85℃
