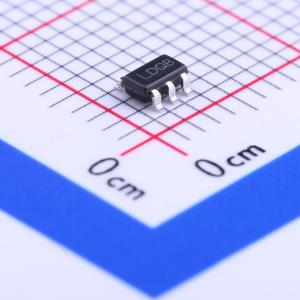

温馨提醒：图片仅供参考，商品以实物为准

LP3985IM5X-3.3/NOPB

具有旁路和使能功能的 150mA、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3985 具有旁路和使能功能的 150mA、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3985IM5X-3.3/NOPB
商品编号: C132058
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LP3985专为对性能和空间要求苛刻的便携式和无线应用而设计。LP3985针对电池供电系统进行了性能优化，可实现超低噪声、极低的压差和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。 LP3985搭配一个1 μF ±30%的小型陶瓷或高品质钽输出电容即可保持稳定。DSBGA封装所需的印刷电路板面积最小——整个应用电路面积可小于2 mm×2.5 mm，仅为1206封装尺寸的一小部分。可选的外部旁路电容可降低输出噪声，同时不会减慢负载瞬态响应速度。通过利用内部上电电路对旁路电容进行主动预充电，可实现快速启动时间。在低频下，电源抑制比优于50 dB，在1 kHz时开始下降。在电池供电电路常见的低输入电压水平下，仍能保持较高的电源抑制比。

商品特性

输入电压：2.5 V至6 V
负载为150 mA时，最大压差为100 mV
经验证的150 mA输出电流
关断时静态电流≤1.5 μA
快速开启时间：200 μs（典型值）
在10 Hz至100 kHz范围内，输出噪声典型值为30 μV_RMS
工作结温范围：-40°C至125°C
标准输出电压：2.5 V、2.6 V、2.7 V、2.8 V、2.85 V、2.9 V、3 V、3.1 V、3.2 V、3.3 V、4.7 V、4.75 V、4.8 V和5 V
逻辑控制使能
搭配陶瓷和高品质钽电容时保持稳定
快速开启
热关断和短路电流限制

应用领域

CDMA手机
宽带CDMA手机
GSM手机
便携式信息设备
手机及类似的电池供电无线应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	100mV@(150mA)

	属性	参数值
	静态电流(Iq)	200uA
	噪声	30uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
