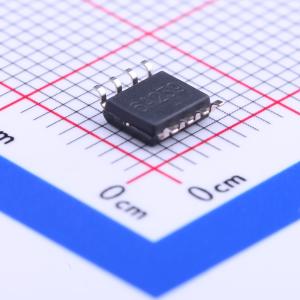

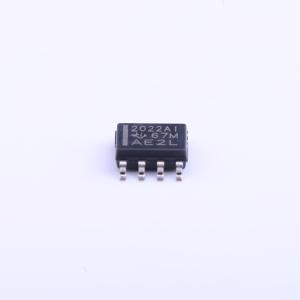

温馨提醒：图片仅供参考，商品以实物为准
TLE2022AIDR
高速、低功耗、精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLE2022A Excalibur 高速低功耗精密四通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE2022AIDR
- 商品编号
- C132046
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 5V~30V | |
| 双电源电压(Vee~Vcc) | 2V~20V；-20V~-2V | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 增益带宽积(GBW) | 2MHz | |
| 轨到轨 | 轨到轨输入 | |
| 压摆率(SR) | 0.45V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 112dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 33nA | |
| 静态电流(Iq) | 450uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 6nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 反相位输入保护 |
商品概述
TLE2021、TLE2022 和 TLE2024（TLE202x）是采用全新双极工艺的精密、高速、低功耗运算放大器，结合出色性能与改进的压摆率和单位增益带宽。采用互补双极性工艺，使用隔离式垂直pnp晶体管，可改善单位增益带宽和压摆率。参数在时间和温度条件下稳定性好，集成出色直流性能与包含负电源轨的共模输入电压范围，适合单电源或拆分电源配置的低电平信号调节应用，带有相位反转保护电路，可在输入小于负电源轨时消除输出状态的意外变化，提供多种封装可选，不同后缀型号适用不同工作温度范围：后缀为C的器件在0℃至70℃的温度范围内运行，后缀为I的器件在-40℃至+85℃的温度范围内运行，后缀为M的器件在-55℃至+125℃的温度范围内运行。
商品特性
- 电源电流最大值为300μA
- 单位带宽增益积为2MHz
- 压摆率为0.65V/μs
- 支持5V单电源和±15V工作
- 带有相位反转保护功能
- 开环增益为6.5V/μV（136dB）
- 失调电压最大值为100μV
- 输入偏置电流最大值为50nA
- 噪声电压为19nV/√Hz
- 参数在时间和温度条件下稳定性佳
- 共模输入电压范围包含负电源轨
- 提供多种封装可选，适配高密度系统应用
应用领域
- 流量变送器
- 实验室和现场仪表
- 模拟输入模块
- 压力变送器
