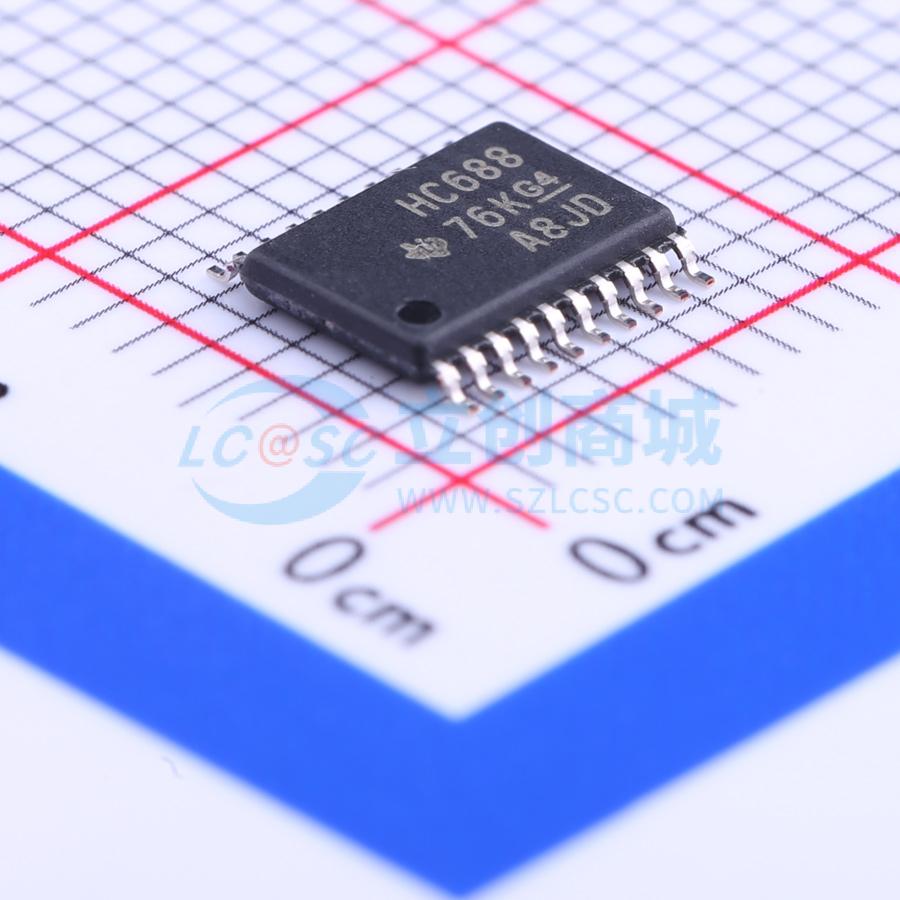

SN74HC688PWR
2V~6V 8位标识比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC688 8 位等值比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC688PWR
- 商品编号
- C132045
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字比较器 | |
| 每个元件位数 | 8 | |
| 工作电压 | 2V~6V | |
| 输出 | 低电平有效 | |
| 输出功能 | A=B | |
| 传播延迟(tpd) | 36ns@6V,50pF | |
| 静态电流(Iq) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | 4.2V | |
| 输入低电平(VIL) | 1.8V | |
| 输出低电平(VOL) | 0.33V | |
| 功能特性 | - |
商品概述
该产品为同一性比较器，可对两个8位二进制字或BCD字进行比较，带有输出使能输入，可强制输出变为高电平，现有型号包括SN54HC688、SN74HC688，提供多种封装类型。
商品特性
- 工作电压范围宽，范围为2V~6V
- 大电流输出，最高可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd为14ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 电源电压最大值范围为-0.5V~7V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±25mA
- VCC或GND的连续电流范围为±50mA
- 不同封装的热阻抗参数：DW封装58℃/W，N封装69℃/W，PW封装83℃/W
- 存储温度范围为-65℃~150℃
- 器件所有未使用输入必须接VCC或GND，以保证器件正常工作
