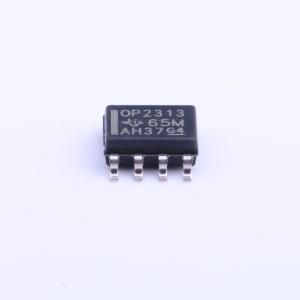

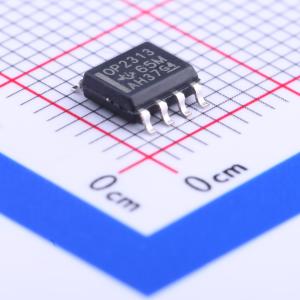

温馨提醒：图片仅供参考，商品以实物为准
OPA2313IDR
OPA2313IDR
- 描述
- OPA2313 双路、5.5V、1MHz、低静态电流 (50μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2313IDR
- 商品编号
- C132028
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 85dB | |
| 压摆率(SR) | 0.5V/us | |
| 输出电流 | 15mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 50uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.2pA |
商品概述
OPA313 系列单通道、双通道和四通道运算放大器代表了新一代的低成本、通用、微功耗运算放大器。轨到轨输入和输出摆幅，低静态电流（典型值 50μA）与 1MHz 的宽带宽和极低噪声（1kHz 时为 25nV/√Hz）组合在一起使得这个系列对于要求在成本和性能间达到很好平衡的多种电池供电类应用具有很大的吸引力。低输入偏置电流支持那些在具有兆欧级源阻抗的应用中使用的运算放大器。 OPA313 器件的稳健耐用设计方便了电路设计人员的使用：负载电容高达 150pF 时单位增益稳定、一个集成的 RF/EMI 抑制滤波器、在过驱情况下无相位反转和高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。 这些器件针对低至 +1.8V(±0.9V) 和最高 +5.5V(±2.75V) 的低压运行进行了优化，并且在电压为 1.8V，3.3V 和 5V 时，其额定运行温度范围为 -40°C 至 +125°C 的完全扩展温度范围。
商品特性
- 低 IQ: 50μA
- 宽电源电压：1.8V 至 5.5V
- 低噪声：1kHz 下为 25nV/√Hz
- 增益带宽：1MHz
- 低输入偏置电流：0.2pA
- 低偏移电压：0.5mV
- 单位增益稳定
- 内部射频(RF)／电磁干扰(EMI)滤波器
- 扩展温度范围: -40°C 至 +125°C
应用领域
- 电池供电仪器：消费类应用、工业应用、医疗应用、笔记本电脑、便携式媒体播放器
- 传感器信号调节：回路供电类应用、笔记本电脑、便携式媒体播放器
- 无线传感器：住所安全远程感测、无线仪表
