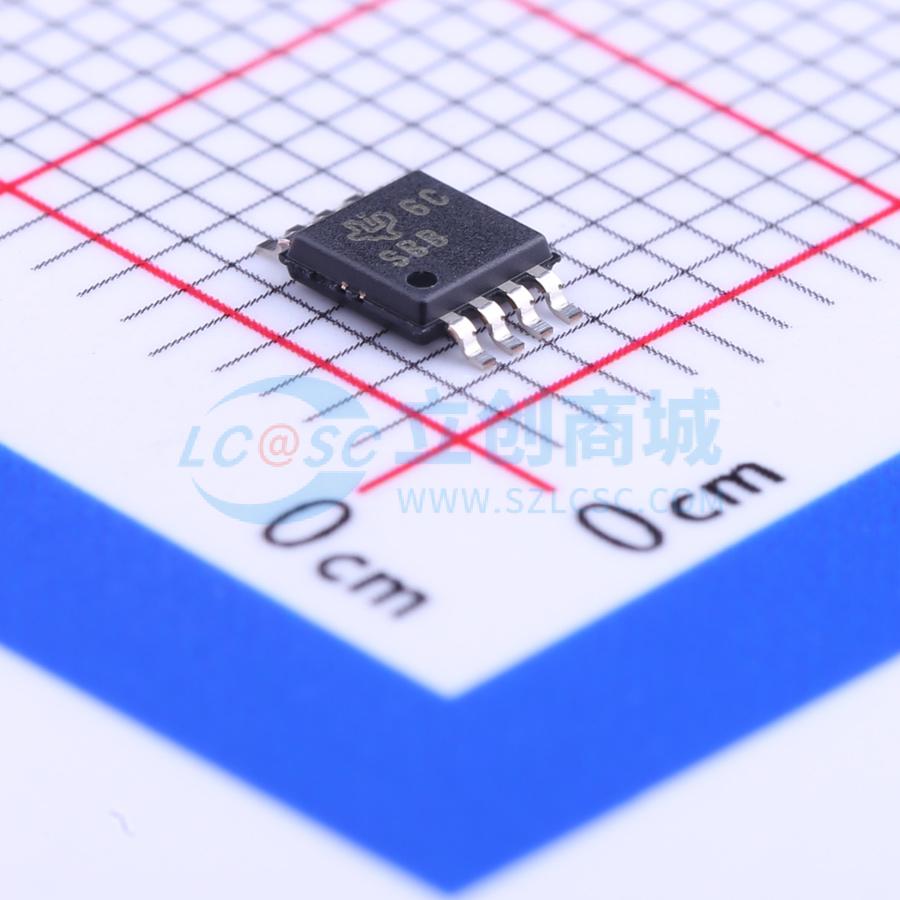

温馨提醒：图片仅供参考，商品以实物为准

TPS7A4101DGNT

1.175V~48V 50mA 50V

描述: TPS7A4101 50V 输入、50mA，单输出低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A4101DGNT
商品编号: C132040
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

TPS7A4101 是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装 (HVSSOP-8) 的优势，还能够承受高达 50V 的持续直流电压或瞬态输入电压。TPS7A4101 在与任何高于 4.7µF 的输出电容以及高于 1µF 的输入电容搭配使用时，均可保持稳定（在一定的温度和容差范围内）。鉴于这款器件的封装(HVSSOP-8) 小巧且可使用较小的输出电容，因此实现起来只需占用非常小的电路板空间。此外，TPS7A4101 还提供了一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，用于支持低电流关断模式。TPS7A4101 具有内部热关断和电流限制功能，以便在故障情况下保护系统。HVSSOP-8 封装的运行温度范围为 –40°C 至 125°C。此外，TPS7A4101 器件非常适合在电信和工业应用中通过中间电压轨生成低电压电源；该器件不但能够提供一个充分稳压的电压轨，而且能够承受超高的快速电压瞬变并在其间保持稳压状态。这些特性相当于一套更为简单且经济高效的电气浪涌保护电路，因此受到PoE、偏置电源和 LED 照明等应用的青睐。HVSSOP 与 MSOP 相同。

商品特性

宽输入电压范围:7V 至 50V
输出电压准确度:标称1%，整个线路、负载和温度范围内为2.5%
低静态电流:25µA
关断时静态电流:4.1µA
最大输出电流:50mA
CMOS 逻辑电平兼容的使能引脚
可调节输出电压范围约为 1.175V 至 48V
与陶瓷电容搭配工作时保持稳定，要求输入电容≥ 1µF，输出电容≥ 4.7µF
压降电压:290mV
内置限流和热关断保护
采用高导热性能 HVSSOP-8 PowerPAD™ 封装
工作温度范围:-40℃ 至 125℃

应用领域

由工业用总线（具有高电压瞬态）供电的微处理器、微控制器
工业自动化
电信基础设施
汽车
发光二级管 (LED) 照明
偏置电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	50V
	输出电压	1.175V~48V
	输出电流	50mA
	电源纹波抑制比(PSRR)	65dB@(100Hz)

	属性	参数值
	压差	1.3V@(50mA)
	静态电流(Iq)	65uA
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1
