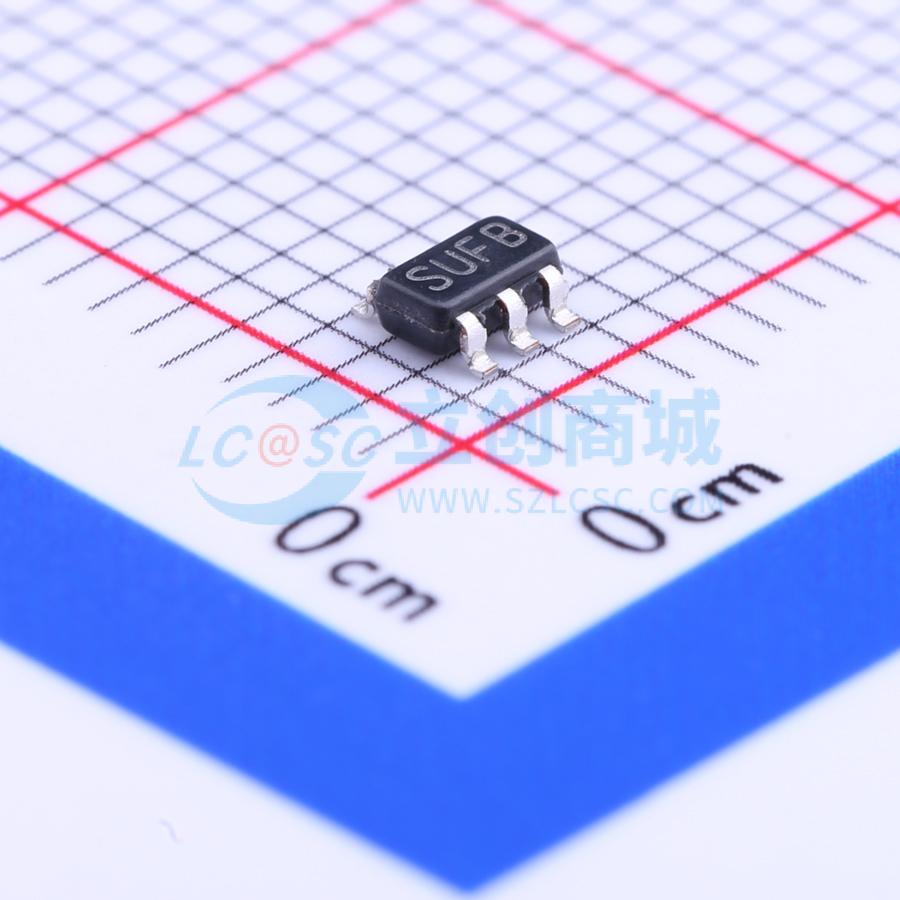

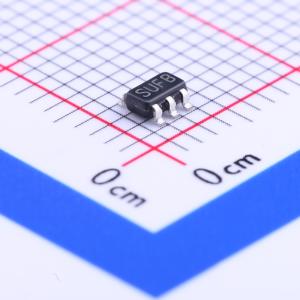

LM2830XQMF/NOPB
高效率1.0A DC-DC降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2830XQMF/NOPB是一款高效率的DC-DC降压转换器,采用SOT-23封装。该器件提供1.0A负载电流,支持3.0V至5.5V的输入电压范围,输出电压范围为0.6V至4.5V。具有1.6MHz的开关频率,内置130mΩ的PMOS开关,支持快速瞬态响应和精确调节。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2830XQMF/NOPB
- 商品编号
- C132036
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | 600mV~4.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2830调节器是一款采用5引脚SOT-23和6引脚WSON封装的单片高频PWM降压DC-DC转换器。提供了所有必要的主动功能，以在尽可能小的PCB面积内实现具有快速瞬态响应和精确调节的局部DC-DC转换。通过最少的外部元件，LM2830调节器易于使用。利用先进的0.5微米BiCMOS技术，内部130毫欧PMOS开关可以驱动1.0A负载，从而实现了最佳的功率密度。世界级的控制电路允许导通时间低至30纳秒，因此在整个3V至5.5V输入工作范围内支持极高的频率转换，最低输出电压为0.6V。开关频率内部设定为1.6MHz或3.0MHz，允许使用非常小的表面贴装电感器和芯片电容。尽管工作频率很高，但效率仍可轻松达到93%。外部关断功能包括超低待机电流30纳安。LM2830调节器采用电流模式控制和内部补偿，以在广泛的运行条件下提供高性能调节。其他特性还包括内部软启动电路以减少浪涌电流、逐脉冲电流限制、热关断和输出过压保护。
应用领域
- 本地 5V 到 Vcore 降压转换器
- 硬盘中的核心电源
- 机顶盒
- USB供电设备
- DSL调制解器
- 汽车领域
