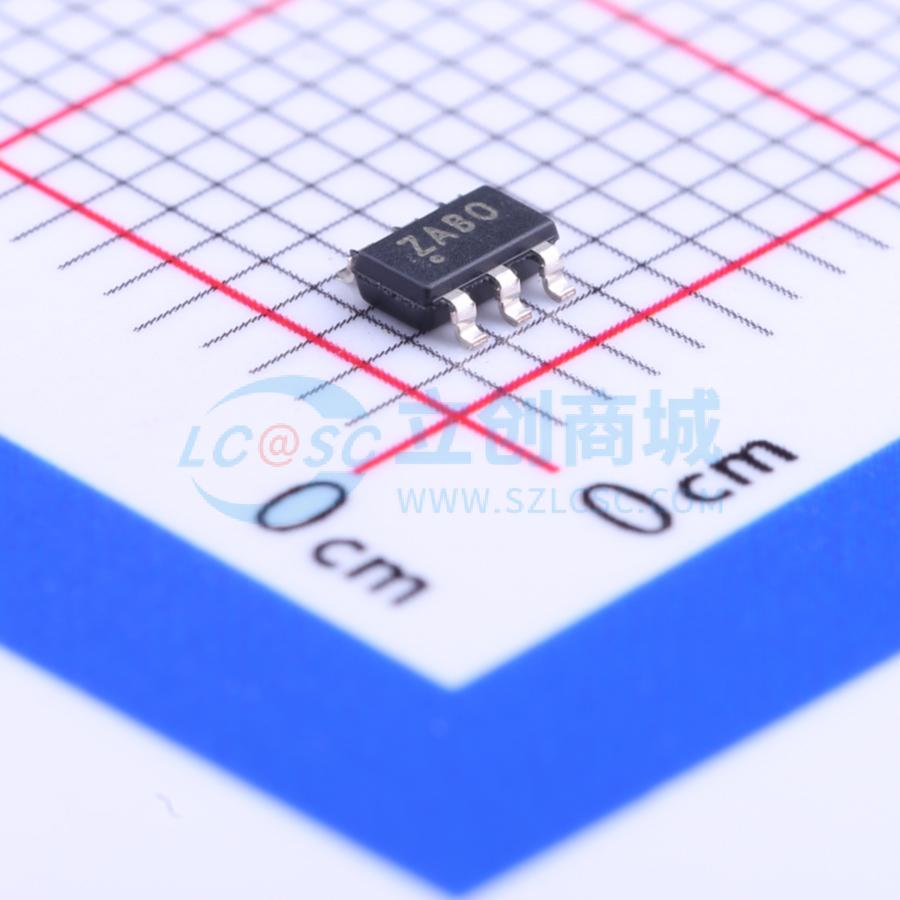

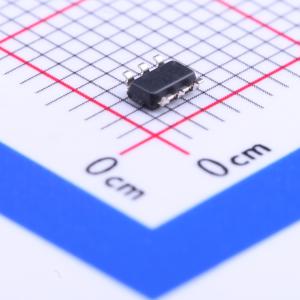

温馨提醒：图片仅供参考，商品以实物为准

TPS3701DDCT

用于过压和欠压检测且具有内部基准电压的36V窗口比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3701 用于过压和欠压检测且具有内部基准电压的高电压 (36V) 窗口电压检测器
品牌名称: TI(德州仪器)
商品型号: TPS3701DDCT
商品编号: C132027
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS3701宽电源电压窗口比较器工作电压范围为1.8V至36V。此器件具有两个内部基准电压为400mV的精密比较器和两个额定电压为25V的开漏输出（OUTA和OUTB），分别用于过压和欠压检测。TPS3701可用作窗口比较器或两个独立的电压监视器；用外部电阻器设置监视电压。当INA引脚的电压降至负向阈值以下时，OUTA被驱动为低电平；当INA引脚的电压升至正向阈值以上时，OUTA被驱动为高电平。当INB引脚的电压升至正向阈值以上时，OUTB被驱动为低电平；而INB引脚的电压降至负向阈值以下时，OUTB被驱动为高电平。TPS3701的两个比较器均内置有滞后特性，可抑制噪声，避免触发错误，从而确保运行输出稳定。 TPS3701采用SOT - 6封装，额定工作结温范围为 - 40°C至125°C。

商品特性

宽电源电压范围：1.8V至36V
可调节阀值：低至400mV
针对过压和欠压检测的开漏输出
低静态电流：7μA（典型值）
高阈值精度：0.75%（整个温度范围内），0.25%（典型值）
内部滞后：5.5mV（典型值）
温度范围： - 40°C至125°C
封装：小外形尺寸晶体管 (SOT)-6封装

应用领域

工业控制系统
嵌入式计算模块
数字信号处理器 (DSP)、微控制器和微处理器
笔记本和台式计算机
便携式和电池供电类产品
现场可编程门阵列 (FPGA) 和专用集成电路 (ASIC) 系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	-
	输入偏置电流(Ib)	1nA
	传播延迟(tpd)	9.9us
	滞后电压(Vhys)	5.5mV
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	开漏
	输出模式	CMOS
	静态电流(Iq)	7uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	1.8V~36V
	响应时间(tr)	2.7us
