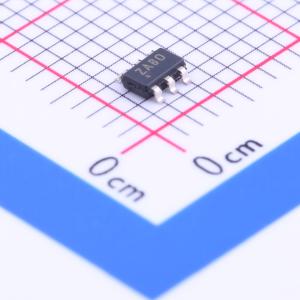

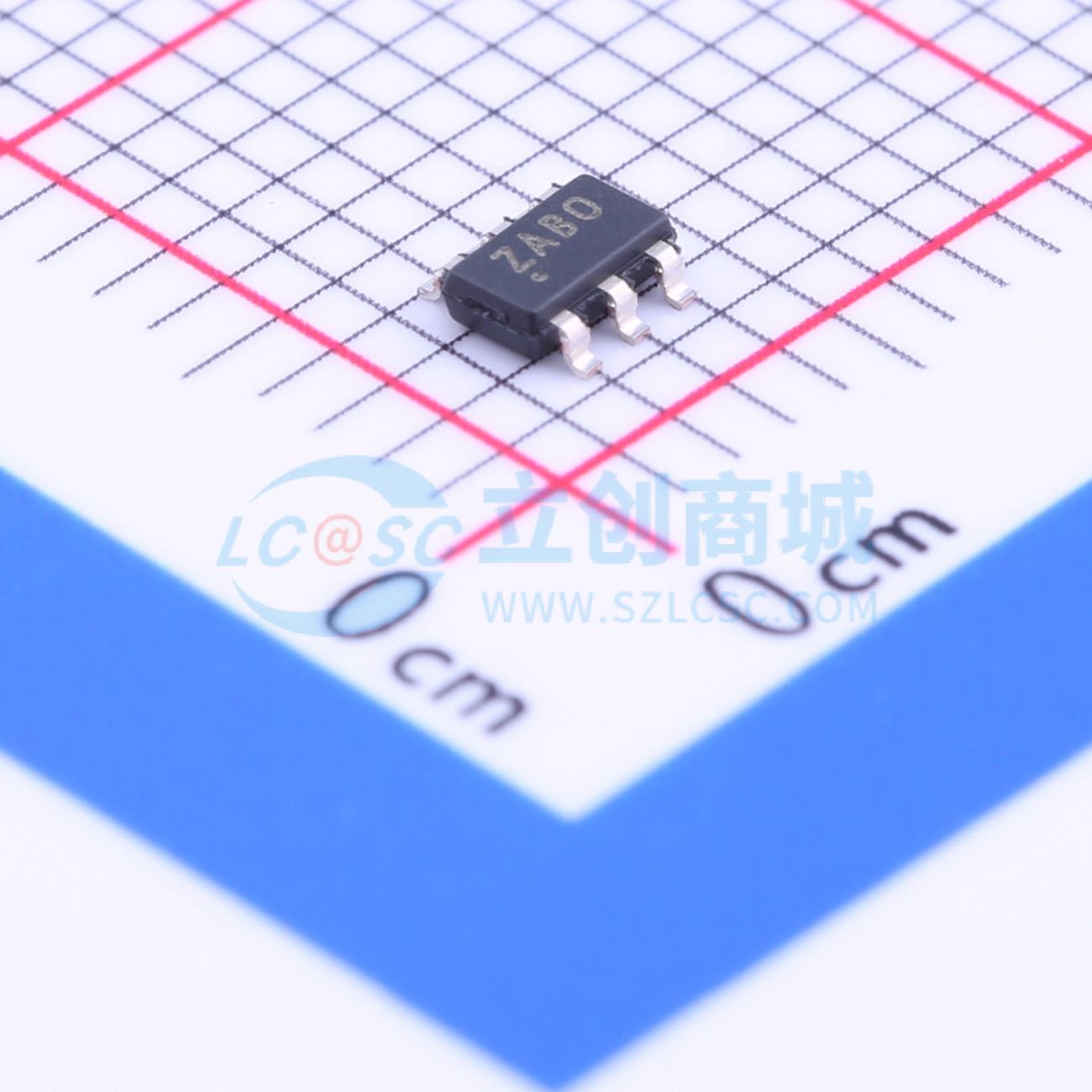

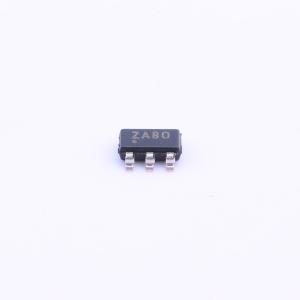

温馨提醒：图片仅供参考，商品以实物为准

TPS3701DDCR

用于过压和欠压检测的、带内部基准的36V窗口比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS3701 用于过压和欠压检测且具有内部基准电压的高电压 (36V) 窗口电压检测器
品牌名称: TI(德州仪器)
商品型号: TPS3701DDCR
商品编号: C132788
商品封装: SOT-23-Thin-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

TPS3701是一款用于过压和欠压检测且具有内部基准的36V高压窗口电压检测器，可在1.8V至36V的电压范围内运行，带有两个内部基准电压为400mV的精密比较器和两个额定电压为25V的漏极开路输出OUTA和OUTB，用于过压和欠压检测；既可以作为窗口电压检测器使用，也可以作为两个单独的电压监控器使用，监控电压可通过外部电阻器设定。两个比较器均内置滞后特性，可抑制噪声，避免错误触发，确保输出运行稳定，采用SOT-6封装，额定工作结温范围为–40℃至125℃。

商品特性

宽电源电压范围为1.8V至36V
阈值可调节，最低可至400mV
带有用于过压和欠压检测的漏极开路输出
低静态电流，典型值为7μA
阈值精度高，典型值0.25%，工作温度范围内精度为0.75%
内置迟滞，典型值为5.5mV
工作温度范围为–40℃至125℃
采用SOT-6封装

应用领域

工业控制系统
嵌入式计算模块
DSP、微控制器和微处理器
笔记本电脑和台式机
便携式电池供电类产品
FPGA 和 ASIC 系统

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	-
	输入偏置电流(Ib)	1nA
	传播延迟(tpd)	9.9us
	滞后电压(Vhys)	5.5mV
	共模抑制比(CMRR)	-
	输出类型	开漏

	属性	参数值
	输出模式	CMOS；TTL
	静态电流(Iq)	7uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	40V
	单电源	1.8V~36V
	响应时间(tr)	2.7us
	功能特性	-
