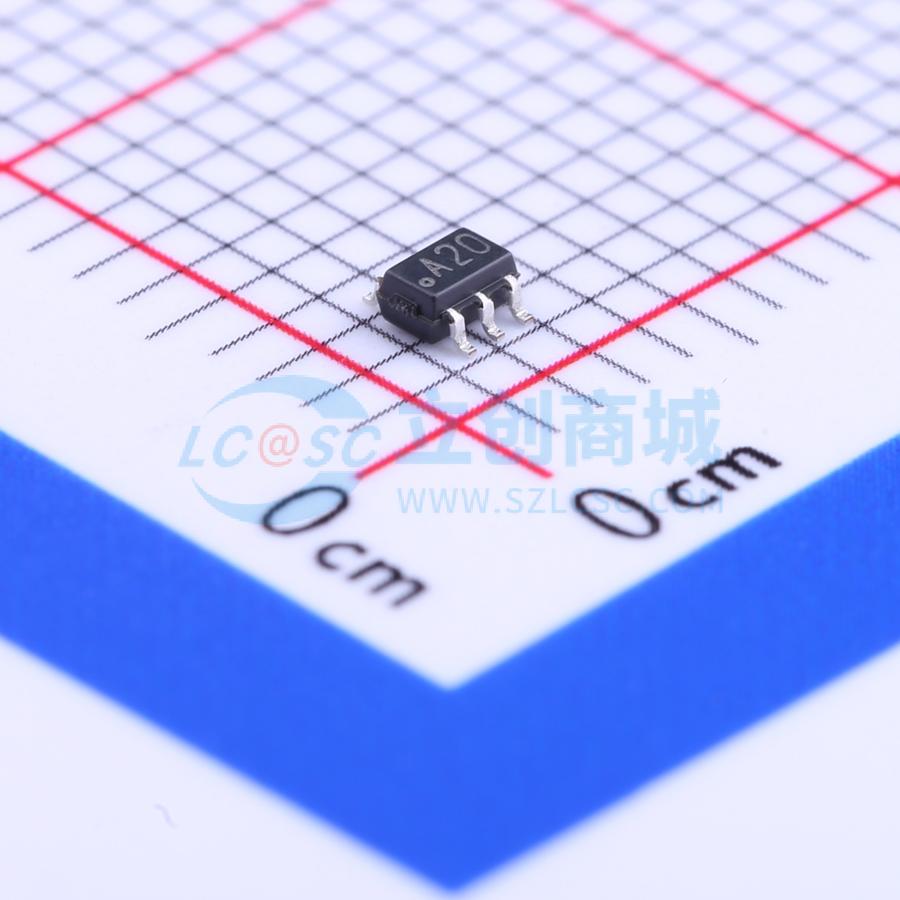

温馨提醒：图片仅供参考，商品以实物为准

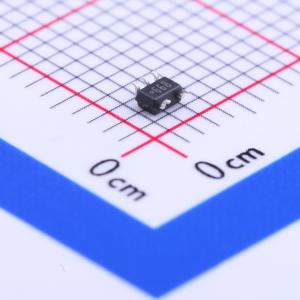

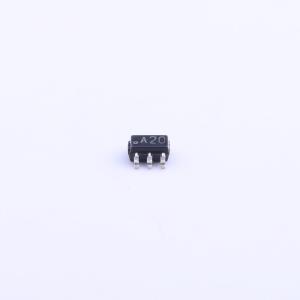

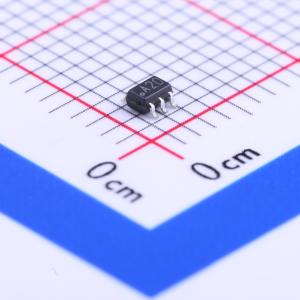

LMV721M7/NOPB

描述: LMV721-N 单通道、5.5V、10MHz、低噪声 (8.5nV/√Hz) 运算放大器
品牌名称: TI(德州仪器)
商品型号: LMV721M7/NOPB
商品编号: C132022
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输出
	增益带宽积(GBW)	10MHz
	输入失调电压(Vos)	3.5mV
	输入失调电压温漂(Vos TC)	600nV/℃
	压摆率(SR)	4.9V/us
	输入偏置电流(Ib)	260nA
	输入失调电流(Ios)	25nA

	属性	参数值
	输入电压噪声密度(eN)	9nV/√Hz@1kHz
	共模抑制比(CMRR)	88dB
	静态电流(Iq)	930uA
	输出电流	14.9mA
	工作温度	-40℃~+85℃
	单电源电压	2.2V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

LMV721-N为单路版本、LMV722为双路版本，二者属于低噪声、低电压、低功耗运算放大器，可适配多种应用场景。该系列产品单位增益带宽为10MHz，压摆率为5V/μs，在2.2V条件下静态电流为930μA/放大器，针对低电压低噪声系统优化性能，可向重负载提供轨到轨输出摆幅，低电源电压下也具备良好的容性负载能力，工作电压范围为2.2V至5.5V；采用先进亚微米硅栅BiCMOS工艺制造，不同版本分别提供多种封装可选，内置有限的ESD保护，存储或操作时需采取措施防止MOS栅极被静电损坏。

商品特性

可保证2.2V和5.0V条件下的性能
LMV721-N/2在2.2V条件下电源电流为930μA/放大器，属于低功耗器件
单位增益带宽为10MHz
具备轨到轨输出摆幅，2.2V条件下，600Ω负载时输出距离任意电源轨为120mV，2kΩ负载时输出距离任意电源轨为50mV
输入共模电压范围包含地
1kHz频率下输入电压噪声为9nV/√Hz，属于低噪声器件
全温度范围下最大输入失调电压为3.5mV
低电源电压下具备良好的容性负载能力
工作电压范围为2.2V至5.5V
采用亚微米硅栅BiCMOS工艺制造
LMV721-N单路版本提供5引脚SOT-23和SC70封装，LMV722双路版本提供SOIC-8和VSSOP-8封装，其中SC70-5封装尺寸为2.0×2.0×1.0mm
内置有限的ESD保护

应用领域

蜂窝与无绳电话
有源滤波器与缓冲器
笔记本电脑和掌上电脑
电池供电电子设备
电池供电麦克风前置放大器
