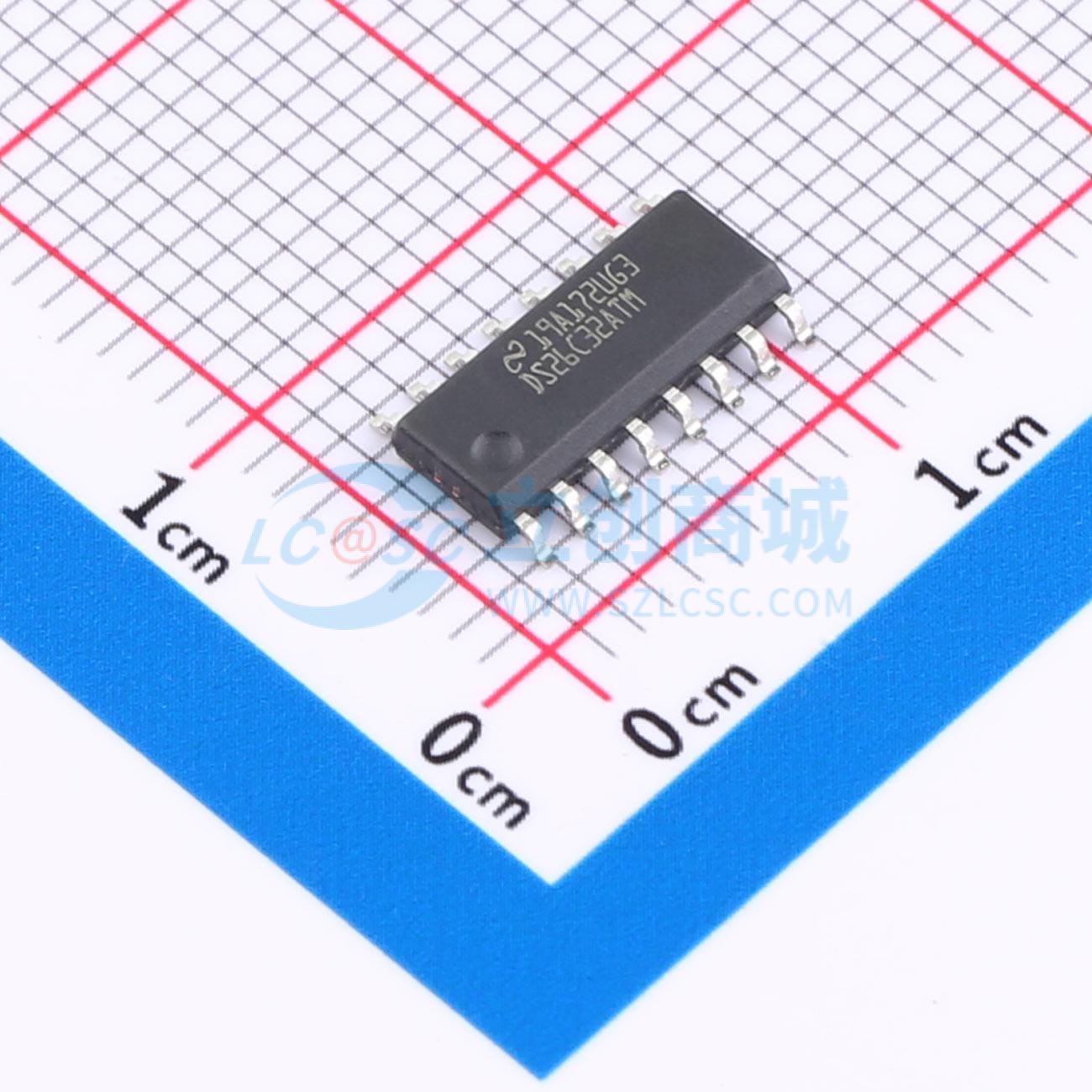

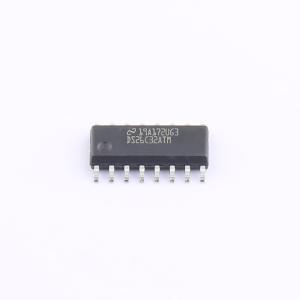

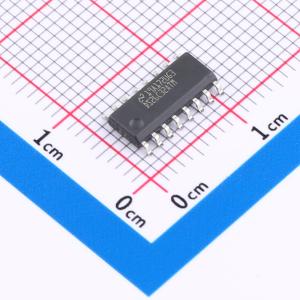

DS26C32ATM/NOPB

DS26C32A四路差分线接收器

描述: DS26C32A是一款四路差分线接收器，设计用于满足RS-422、RS-423和联邦标准1020及1030的平衡和不平衡数字数据传输要求。
品牌名称: TI(德州仪器)
商品型号: DS26C32ATM/NOPB
商品编号: C132020
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.502083克(g)

商品参数

商品概述

DS26C32A是一款四路差分线接收器，设计用于平衡和非平衡数字数据传输，具备CMOS工艺带来的低功耗特性。该器件在±7V共模输入电压范围内可实现200mV的输入灵敏度，内置上拉和下拉电阻，可防止未使用通道出现输出振荡。该器件为四路接收器提供共用的使能和禁用功能，输出为三态结构，具备6mA拉源与灌流能力，引脚与DS26LS32A和AM26LS32兼容。器件内置有限的静电放电保护，存储和操作过程中需要采取措施避免MOS栅极发生静电损坏。

商品特性

采用CMOS设计，具备低功耗特性
在输入共模电压范围内可实现±0.2V的灵敏度
典型传播延迟为19ns
典型输入迟滞为60mV
VCC等于0V时，输入端不会对线路造成负载
满足EIA标准RS-422的要求
采用三态输出，可连接系统总线
提供表面贴装封装
输出具有6mA拉源和灌流能力
最大额定值适用于25℃环境温度，温度高于该值时对应不同封装按以下参数降额：N封装13.16 mW/℃，J封装15.38 mW/℃，M封装9.52 mW/℃，E封装12.04 mW/℃，W封装6.94 mW/℃
ESD等级：人体模型1.5kΩ 100pF下输入不低于2000V，其余引脚不低于1000V；EIAJ模型0Ω 200pF下不低于350V
推荐电源电压为5V±10%

应用领域

平衡数字数据传输
非平衡数字数据传输
RS-422标准两线平衡传输系统

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
	静态电流	23mA
	功能特性	使能关断
