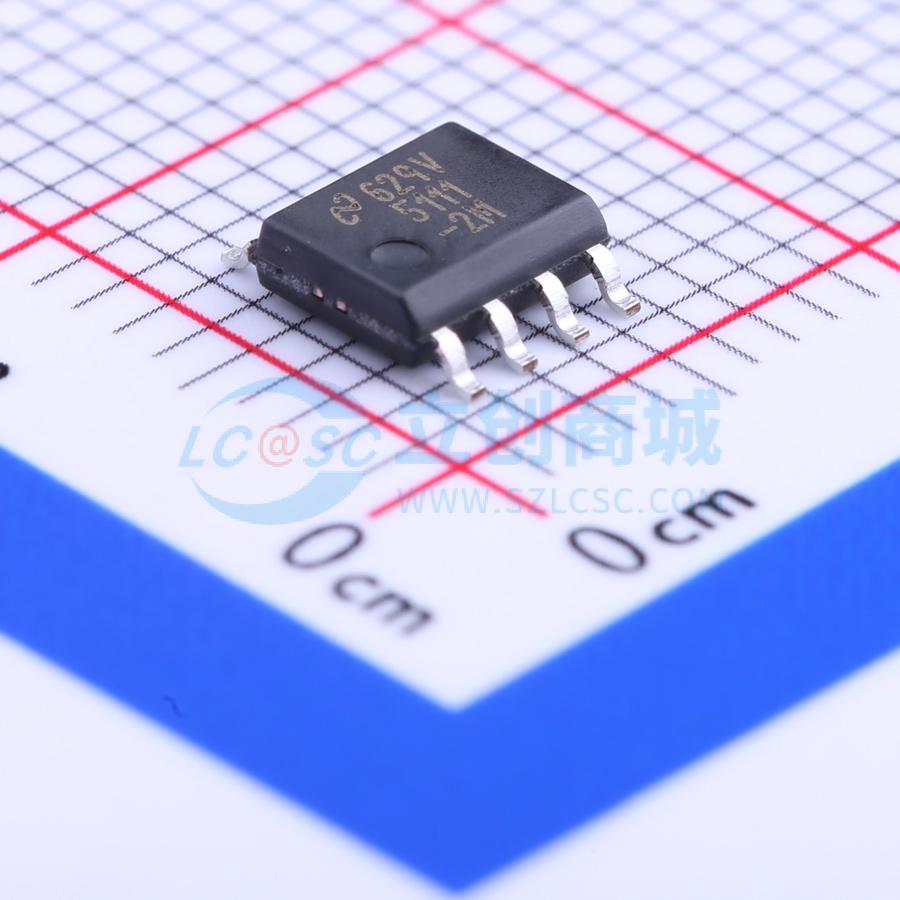

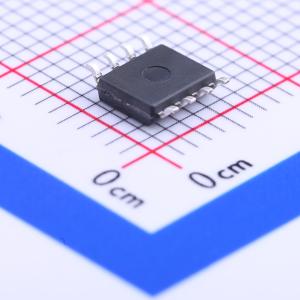

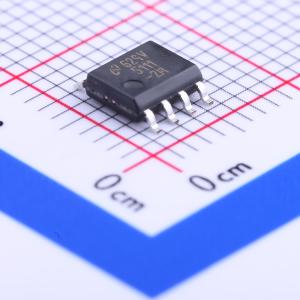

温馨提醒：图片仅供参考，商品以实物为准

LM5111-2M/NOPB

双路5A复合栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5111 具有高电平或低电平有效输出 4V UVLO 的 5A/3A 双通道栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5111-2M/NOPB
商品编号: C132015
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

LM5111双路栅极驱动器以更高的峰值输出电流和效率取代了行业标准的栅极驱动器。每个复合输出驱动器级包含并联工作的MOS和双极晶体管，它们共同从容性负载吸收超过5A的峰值电流。结合MOS和双极器件的独特特性，可减少驱动电流随电压和温度的变化。还提供欠压锁定保护。驱动器可以通过连接输入和输出进行并联操作，使驱动电流能力加倍。该器件有SOIC封装或热增强型MSOP PowerPAD封装可供选择。

商品特性

独立驱动两个N沟道MOSFET
复合CMOS和双极输出可减少输出电流变化
具备5A灌电流和3A拉电流能力
两个通道可并联连接，使驱动电流加倍
独立输入（与TTL兼容）
快速传播时间（典型值25ns）
快速上升和下降时间（带2nF负载时，上升和下降时间分别为14ns和12ns）
提供双路同相、双路反相和组合配置
电源轨欠压锁定保护（UVLO）
LM5111 - 4的UVLO配置为通过OUT_A驱动PFET，通过OUT_B驱动NFET
引脚与行业标准栅极驱动器兼容

应用领域

同步整流器栅极驱动器
开关模式电源栅极驱动器
螺线管和电机驱动器

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	5A
	拉电流(IOH)	3A

	属性	参数值
	工作电压	3.5V~14V
	上升时间(tr)	14ns
	下降时间(tf)	12ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1mA
