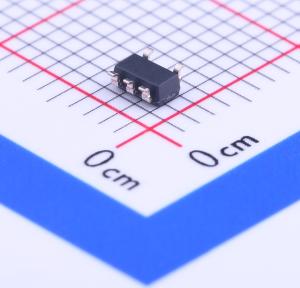

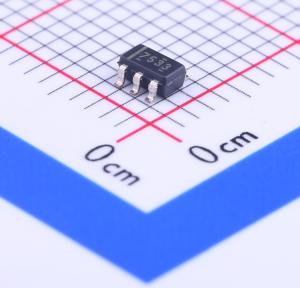

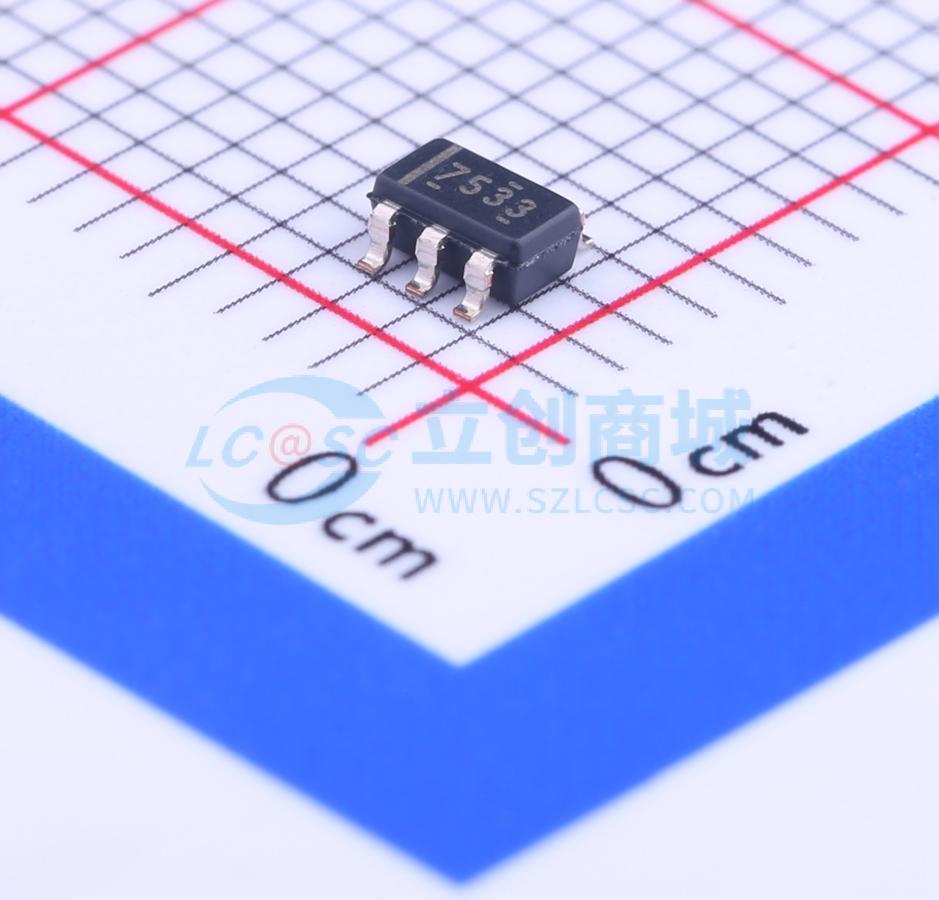

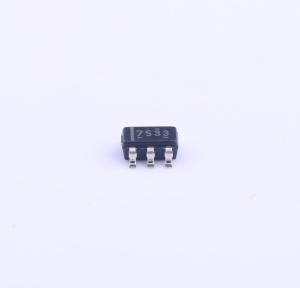

温馨提醒：图片仅供参考，商品以实物为准

UCC27533DBVR

2.5A和5A、35V Max VDD FET及IGBT单栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC2753x单通道高速栅极驱动器可有效地驱动MOSFET和IGBT电源开关。UCC2753x器件采用一种通过不对称驱动（分离输出）提供高达2.5A和5A灌电流的设计，同时结合了支持负关断偏置电压、轨至轨驱动功能、极小传播延迟（通常为17ns）的功能，是MOSFET和IGBT电源开关的理想解决方案。UCC2753x系列器件也可支持使能、双输入以及反相和同相输入功能。
品牌名称: TI(德州仪器)
商品型号: UCC27533DBVR
商品编号: C136638
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

UCC2753x单通道高速栅极驱动器可有效地驱动MOSFET和IGBT电源开关。UCC2753x器件采用一种通过不对称驱动（分离输出）提供高达2.5A和5A灌电流的设计，同时结合了支持负关断偏置电压、轨至轨驱动功能、极小传播延迟（通常为17ns）的功能，是MOSFET和IGBT电源开关的理想解决方案。UCC2753x系列器件也可支持使能、双输入以及反相和同相输入功能。隔离输出与强大的不对称驱动提高了器件对寄生米勒效应的抗扰性，并有助于减少地的抖动。无需负偏压即可驱动IGBT。输入引脚保持断开状态将使驱动器输出保持低电平。驱动器的逻辑行为显示在应用图、时序图和输入与输出逻辑真值表中。VDD引脚上的内部电路提供一个欠压锁定功能，此功能在VDD电源电压处于工作范围内之前使输出保持低电平。

商品特性

低成本栅极驱动器（为FET和IGBT的驱动提供最佳解决方案）
分立式晶体管对驱动器的出色替代产品（提供与控制器的简便对接）
TTL和CMOS兼容型输入逻辑阈值（与电源电压无关）
隔离输出实现导通和关断电流调节
反相和同相输入配置
通过固定TTL兼容型阈值来进行使能
18V VDD时高达2.5A的峰值驱动拉电流和2.5A或5A的峰值驱动灌电流
宽VDD范围：10V至35V
能够耐受比接地最多低5V的直流电压的输入和使能引脚
当输入悬空时或在VDD UVLO期间，输出保持低电平
快速传播延迟（典型值17ns）
快速上升和下降时间（1800pF负载时的典型值分别为15ns和7ns）
欠压锁定(UVLO)
被用作高侧或低侧驱动器（如果采用适当的偏置和信号隔离设计）
低成本、节省空间的5引脚或6引脚DBV (SOT - 23)封装选项
UCC27536和UCC27537与TPS2828和TPS2829之间引脚对引脚兼容
工作温度范围：-40℃至140℃

应用领域

开关模式电源
DC - DC转换器
太阳能逆变器、电机控制、不间断电源(UPS)
混合动力车(HEV)和电动车辆(EV)充电器
家用电器
可再生能源功率转换
SiC FET转换器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	5A
	拉电流(IOH)	2.5A
	工作电压	10V~32V
	上升时间(tr)	15ns

	属性	参数值
	下降时间(tf)	10ns
	传播延迟 tpLH	17ns
	传播延迟 tpHL	17ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	1.8V~2.2V
	输入低电平(VIL)	800mV~1.2V
