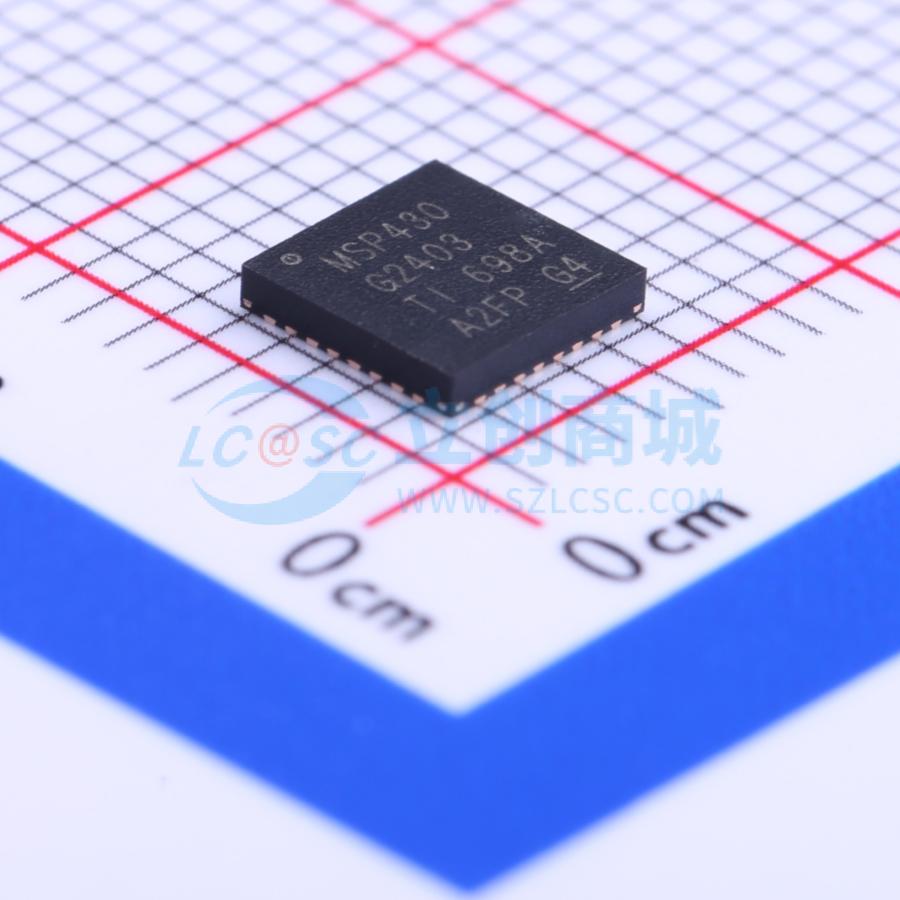

温馨提醒：图片仅供参考，商品以实物为准

MSP430G2403IRHB32T

具有 8KB 闪存、512B SRAM、UART/SPI/I2C 和计时器的 16MHz MCU

SMT扩展库PCB免费打样

描述: MSP430G2403 具有 8KB 闪存、512B SRAM、UART/SPI/I2C、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430G2403IRHB32T
商品编号: C132008
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

MSP430 系列超低功耗微控制器包含多种器件，具有面向各种应用的不同外设集。这种架构与5种低功耗模式相组合，专为在便携式测量应用中延长电池的使用寿命而进行了优化。该器件具有一个强大的16位RISC CPU、16位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器(DCO)可在不到1 µs的时间里完成从低功耗模式至运行模式的唤醒。

MSP430G2x03和MSP430G2x33系列是超低功耗混合信号微控制器，具有内置的16位计时器、最多24个支持触摸感测的I/O引脚、以及采用通用串行通信接口的内置通信能力。此外，MSP430G2x33系列成员还具有一个10位A/D转换器。典型应用包括低成本传感器系统，此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显示或传送至主机系统。

商品特性

低电源电压范围：1.8V至3.6V
超低功耗运行模式：230 μA（在1 MHz频率下），2.2V待机模式：0.5 μA，关断模式（RAM保持）：0.1 μA
5种节能模式
可在不到1μs的时间里超快速地从待机模式唤醒
16位RISC架构、62.5ns指令周期
基本时钟模块配置高达16 MHz的内部频率，具有4种校准频率，内部超低功耗低频(LF)振荡器32-kHz晶体，外部数字时钟信号源
具有3个捕获/比较寄存器的两个16位Timer_A
最多24个支持触感的I/O引脚
通用串行通信接口(USCI)，增强型UART可支持自动波特率检测(LIN)，IrDA编码器和解码器，同步SPI，I2C
带内部基准、采样与保持以及自动扫描功能的10位200-ksps模数(A/D)转换器
欠压检测器
串行板上编程，无需从外部进行电压编程，利用安全熔丝实现可编程代码保护
具有两线制JTA（SBW）接口的片载仿真逻辑电路
封装选项：TSSOP：20引脚，28引脚；PDIP：20引脚；QFN：32引脚

应用领域

低成本传感器系统

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	512Byte
	EEPROM容量	-
	I/O数量	24
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
