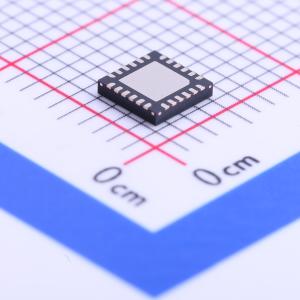

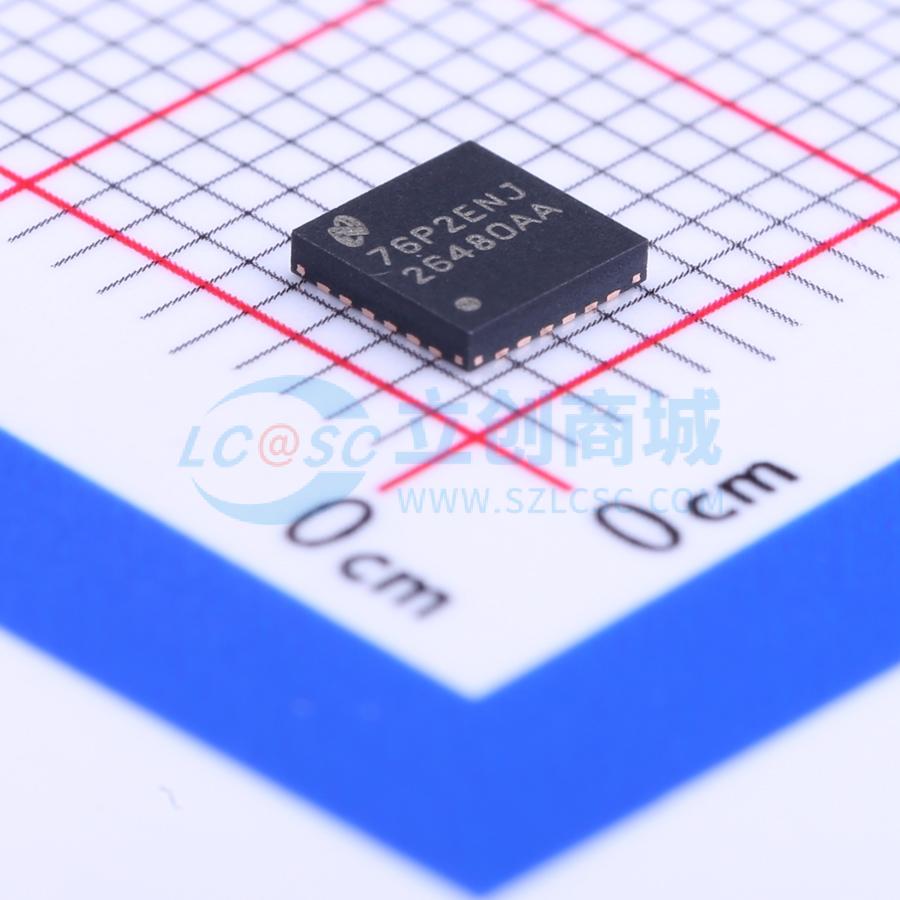

LM26480SQ-AA/NOPB
多功能电源管理单元
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM26480是一款多功能电源管理单元(PMU),针对低功耗数字应用进行了优化。此器件集成了两个高效1.5A降压DC-DC转换器和两个300mA线性稳压器。输入电压范围为2.8V至5.5V,适用于高级应用处理器和现场可编程门阵列(FPGA)等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM26480SQ-AA/NOPB
- 商品编号
- C131997
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
参数完善中
商品概述
LM26480 是一款多功能电源管理单元(PMU)，针对低功耗数字应用进行了优化。集成了两个高效1.5A 降压DC-DC 转换器和两个300mA 线性稳压器。
商品特性
- 输入电压：2.8V 至5.5V
- 兼容高级应用处理器和现场可编程门阵列(FPGA)
- 两个低压降线性稳压器(LDO)，用于为内部处理器的运行和I/O 供电
- 精密的内部基准电压
- 热过载保护
- 电流过载保护
- 针对Buck1 和Buck2 提供外部上电复位功能
- 配有欠压闭锁检测器，用于监视输入电源电压
- 1.5A 输出电流
- VOUT 范围：Buck1：1.5A 时为0.8V 至2V；Buck2：1.5A 时为1V 至3.3V
- 效率高达96%
- FB 电压精度为±3%
- 2MHz 脉冲宽度调制(PWM) 开关频率
- 低负载条件下从PWM 模式自动切换到脉冲频率调制(PFM) 模式
- 自动软启动
- VOUT 为1V 至3.5V
- FB 电压精度为±3%
- 300mA 输出电流
- 25mV 压降（典型值）
应用领域
- 内核数字电源
- 应用处理器外设I/O 电源
- 数字收音机
- 机器人驱动器
- 图像传输模块
- 低功耗数字应用
