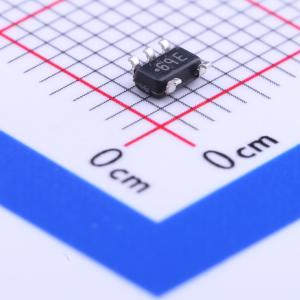

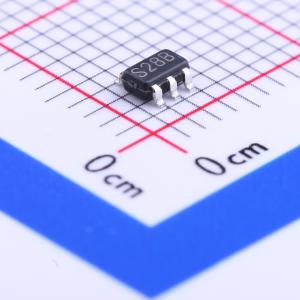

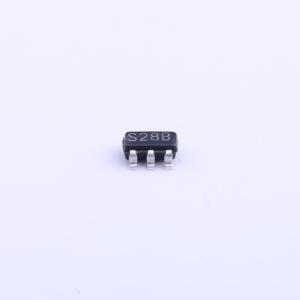

温馨提醒：图片仅供参考，商品以实物为准
LM2704MF-ADJ/NOPB
微功耗升压DC/DC转换器，峰值电流限制550mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2704是一款微功耗升压型DC/DC转换器,采用5引脚SOT-23封装。它具有550mA峰值电流限制,输入电压范围为2.2V至7V,输出电压可调高达20V。该转换器适用于低电流和高效率的应用,如LCD偏置电源和手机背光照明。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2704MF-ADJ/NOPB
- 商品编号
- C132007
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~7V | |
| 输出电压 | 20V | |
| 输出电流 | 550mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 235uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2704是一款采用小型5引脚SOT-23封装的微功耗升压型DC/DC转换器。其采用限流、固定关断时间控制方案，可节省工作电流，从而在宽负载条件范围内实现高效率。21V开关允许输出电压高达20V。400ns的低关断时间允许使用小型、薄型电感和电容，以在对空间要求较高的便携式应用中最小化占用面积和成本。LM2704非常适合需要低电流和高效率的LCD面板，以及用于手机背光的白光LED应用。LM2704可由单节锂离子电池驱动多达8个白光LED。
商品特性
- 550mA、0.7Ω内部开关，使用小型表面贴装元件
- 输出电压可调，最高可达20V
- 输入电压范围为2.2V至7V
- 输入欠压锁定
- 关断电流为0.01μA
- 小型5引脚SOT-23封装
应用领域
- LCD偏置电源
- 白光LED背光
- 手持设备
- 数码相机便携式应用
