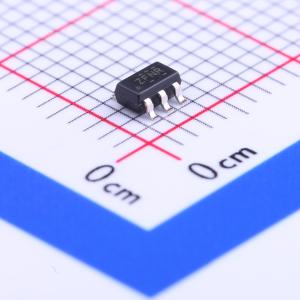

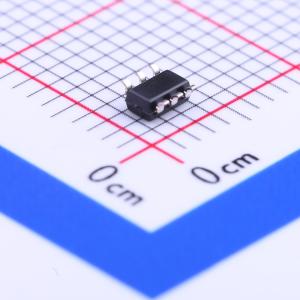

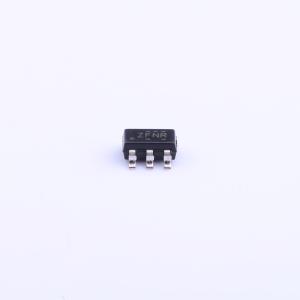

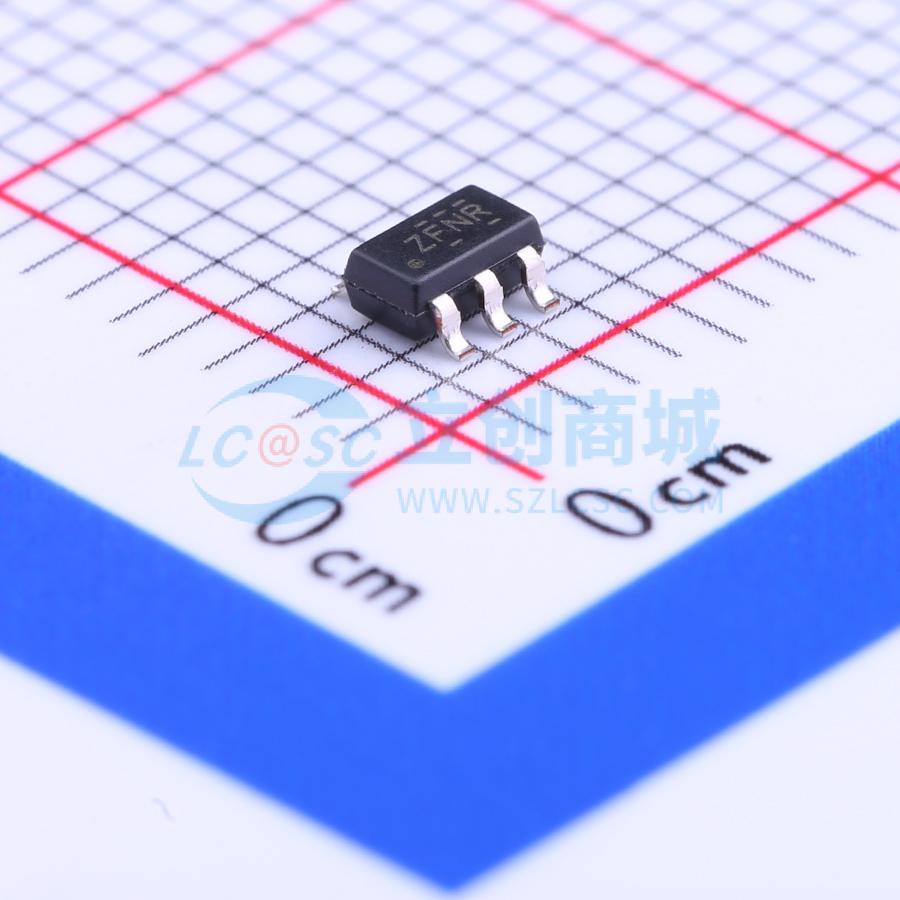

TPS22860DBVR

超低泄漏电流单通道负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22860 0.73Ω、5V 超低泄漏负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22860DBVR
商品编号: C132005
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS22860是一款小型、超低泄漏电流、单通道负载开关。该器件需要一个VBIAS电压，工作输入电压范围为0V至VBIAS。它可支持最大200mA的持续电流。此开关可由一个打开/关闭输入(ON)控制，此输入可与低压控制信号直接对接。TPS22860采用两种节省空间的6引脚SOT - 23和SC70小型封装。器件在自然通风环境下的额定运行温度范围为 - 40°C至85°C。

商品特性

集成单通道负载开关偏置电压范围(VBIAS)：1.65V至5.5V，输入电压范围：0V至VBIAS
VIN = 5V (VBIAS = 5V)时，RON = 0.73Ω；VIN = 3.3V (VBIAS = 5V)时，RON = 0.68Ω；VIN = 1.8V (VBIAS = 5V)时，RON = 0.63Ω
200mA最大持续开关电流
超低泄漏电流，VIN泄漏电流 = 2nA，VBIAS泄漏电流（5.5V时） = 10nA
6引脚小外形尺寸晶体管(SOT)-23封装或SC70封装
静电放电(ESD)性能经测试符合JESD 22规范2kV人体放电模式(HBM)和1kV组件充电模式(CDM)

应用领域

可穿戴产品
物联网
无线传感器网络

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交79单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	200mA
	工作电压	1.65V~5.5V
	导通电阻	920mΩ
	工作温度	-40℃~+85℃
