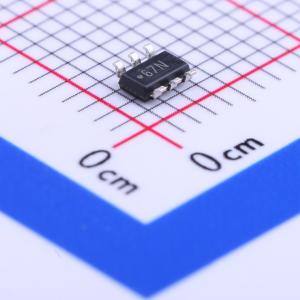

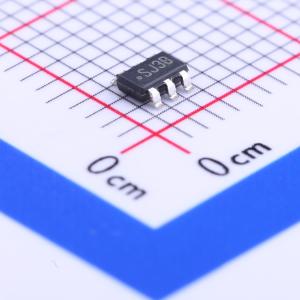

温馨提醒：图片仅供参考，商品以实物为准
LMR14203XMK/NOPB
42V输入，0.3A输出降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR14203是一款具有宽输入电压范围（4.5V至42V）的PWM DC/DC降压稳压器,最大输出电流为0.3A,输出电压范围为0.765V至34V。该器件具有1.25MHz的固定开关频率,内部补偿,软启动功能,短路保护,以及低关断电流（典型值16μA）。它采用SOT-23-6封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR14203XMK/NOPB
- 商品编号
- C132000
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 765mV~34V | |
| 输出电流 | 300mA | |
| 开关频率 | 1.25MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 16uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR14203 是一种 PWM DC/DC 降压（Buck）稳压器。其宽输入范围为 4.5V 至 42V，适用于从非稳压电源进行电源调节等多种应用。它具有低 RDSON（典型值 0.9Ω）的内部开关，以实现最大效率（典型值 85%）。工作频率固定在 1.25 MHz，允许使用小型外部元件，同时仍能保持低输出电压纹波。可以通过关断引脚和外部 RC 电路实现软启动，使用户能够根据特定应用调整软启动时间。
LMR14203 优化用于高达 300 mA 的负载电流。
其他特性包括：热关断、VIN 欠压锁定和栅极驱动欠压锁定。LMR14203 采用低剖面 SOT-6L 封装。
应用领域
- 负载点转换来自5V、12V和24V电源轨
- 空间受限的应用
- 电池供电设备
- 分布式工业电源应用
- 电能表
- 手持便携仪器
